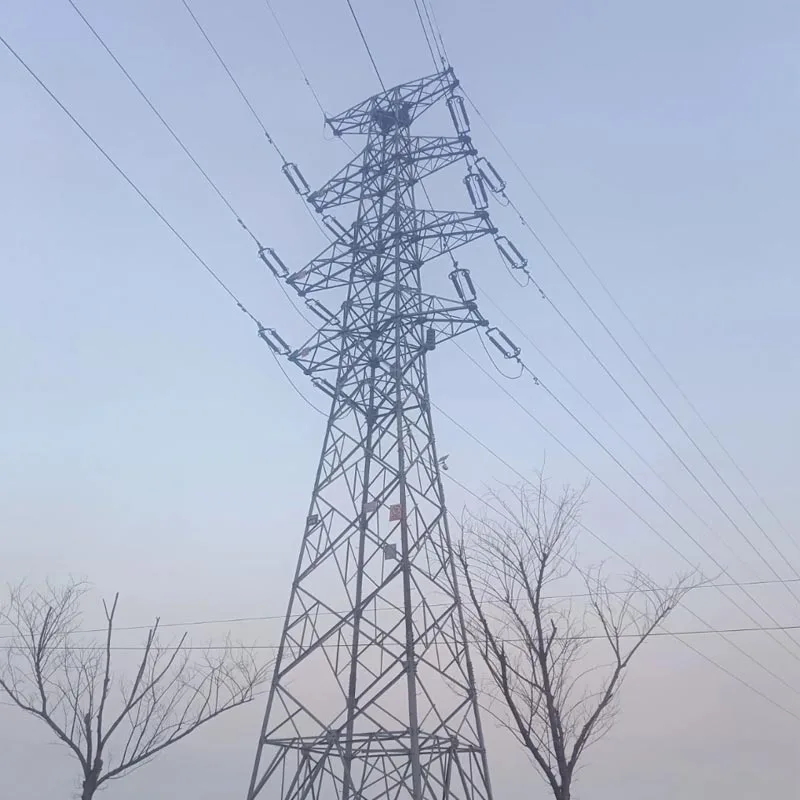

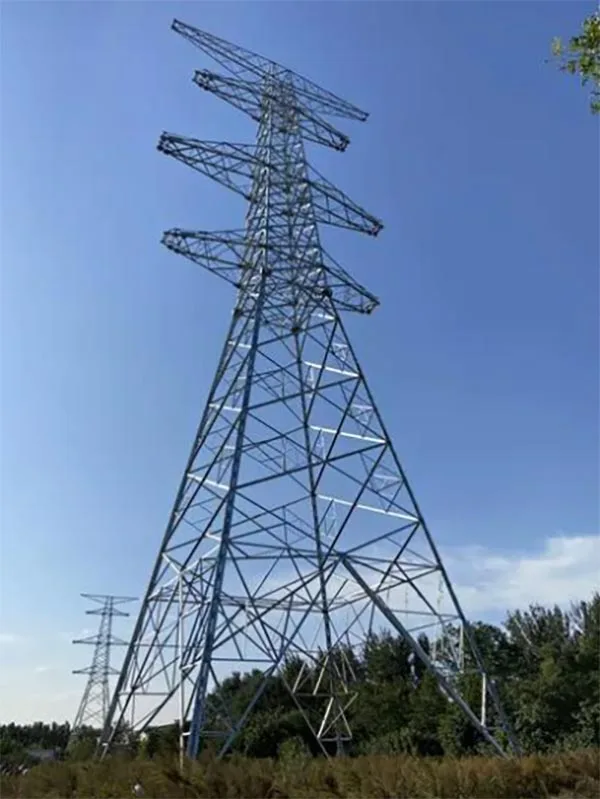

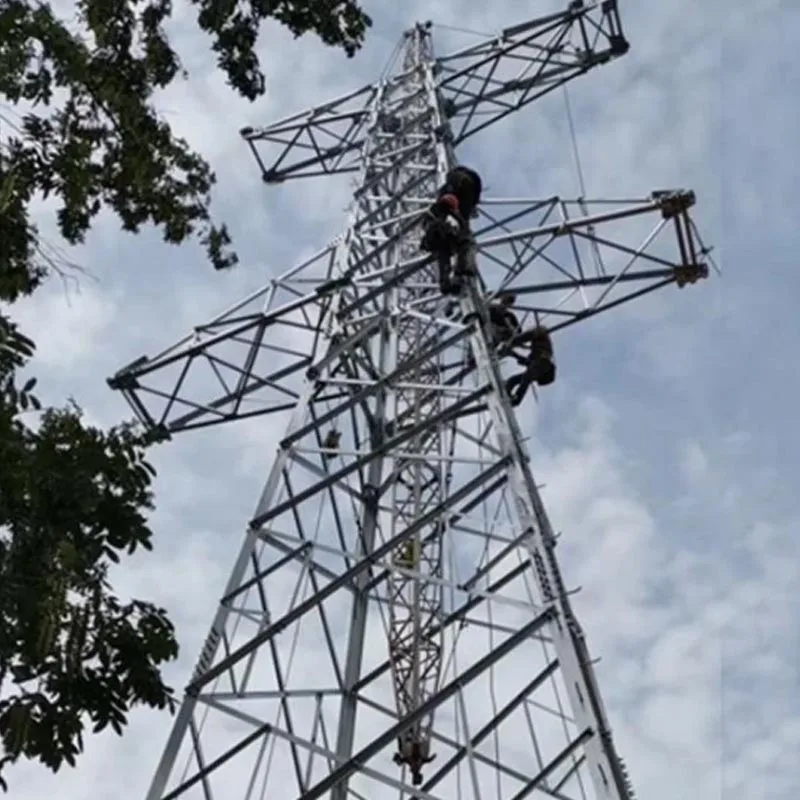

Транспозиционна кула от галванизирана ъглова стомана

Транспозиционната кула от поцинкована ъглова стомана на Qingdao Anbang New Energy избира национален стандарт с висока якост поцинкована ъглова стомана като основен носещ компонент. Цялостната структура е оптимизирана чрез професионален механични изчисления и проектиране, главно за 110kV до 500kV високо напрежение и свръхвисоко напрежение AC предаване линия сценарии, специално използвани за постигане на подредено фазово изместване на трифазни проводници.

Ефективно адресира проблеми, причинени от асиметрично разположение на проводника по време на предаване на дълги разстояния, като небалансиран капацитивен ток, прекомерна загуба на линия, колебания на напрежението и аномалии в релейната защита, като по този начин се подобрява електрическата мрежа ефективност на предаване от източника и осигуряване на дългосрочна безопасна, стабилна и надеждна работа на преносна система.

Продуктът използва зрял антикорозионен процес на горещо поцинковане навсякъде, с равномерен и плътен цинков слой който прилепва силно, като значително повишава устойчивостта на корозия и стареене и се адаптира към сурови и сложни условия среди като крайбрежна мъгла с високо съдържание на сол, райони с индустриално замърсяване и студен снежен климат.

Използване на Qingdao Anbang New Постига се модерна производствена база на Energy, стандартизирано и фабрично прецизно производство със строго качество контролни процеси, прилагани от рязане на суровини, щанцоване и заваряване до поцинковане и пробен монтаж, ефективно осигуряване на точност и последователност на компонентите.

Тази поцинкована ъглова стоманена кула с фазово изместване може напълно да се адаптира към различни нива на напрежение, условия на терена, и изискванията за дизайн на линията и въпреки че предлага отлична структурна здравина и устойчивост на вятър и земетресения, то също взема предвид удобството на сглобяването на място и лесната бъдеща поддръжка, което го прави безопасен, ефективен и рентабилен предпочитано решение за различни реновации с фазово изместване на далекопроводи и нови строителни проекти.

Основни предимства

Устойчивост на корозия, дълъг експлоатационен живот

Използва горещо поцинковане с цинков слой дебелина ≥85μm, образувайки плътен защитен слой, който осигурява както физическа бариера, така и електрохимична защита.

Животът на открито без поддръжка надхвърля 30 години, подходящ за сурови среди като крайбрежни и индустриални зони.

Стабилна структура

Изработен от високоякостна поцинкована ъглова стомана Q235/Q345 като основния материал, с решетъчен дизайн.

Устойчивост на вятър ≥30 m/s, устойчивост на ледено покритие ≥8 mm, сеизмичен интензитет 8, отговарящи на изискванията за натоварване при сложни терени и екстремни климатични условия.

Удобна поддръжка

Използват се транспозиционни кули от поцинкована ъглова стомана модулен дизайн за разделяне на фазите, позволяващ прецизно превключване на трифазен проводник без джъмперни проводници.

The структурата е проста, което значително подобрява ефективността на конструкцията и поддръжката.

Фабрично производство и контрол на качеството

Qingdao Anbang New Energy притежава своята фабрика, с изцяло стандартизирано производство. От инспекцията на суровините до завършеното поцинковане и монтажа, процесът е строг следва националните стандарти, като гарантира постоянна работа на всяка фазово превключваща кула от галванизирана ъглова стомана.

Гъвкаво персонализиране

Типът на кулата, височината и методът за превключване на фазите могат да бъдат персонализирани според нивото на мрежовото напрежение, разстоянието на обхвата и условията на терена, подходящи за различна мощност проекти за фазово превключване на преносни линии.

Принцип на работа на продукта

Поцинкованата ъглова стоманена фазово-изместваща кула е специализирана кула, използвана в електропроводи за постигане фаза размяна на трифазни проводници.

В далекопроводите за променлив ток на дълги разстояния трифазните проводници могат да причинят небалансирани капацитивни токове поради асиметрично разположение, което води до увеличени загуби в мрежата, фалшива работа на реле защита и други въпроси.

Кулата организира точки за окачване на проводници при различни височини и позиции върху тялото на кулата, което позволява на фазовите проводници A, B и C да разменят правилно позициите си като минават през кулата.

Това постига периодично фазово изместване, балансира трифазните капацитивни токове, намалява загубите в линията и подобрява ефективността на преноса и експлоатационната стабилност на електрическата мрежа.

Ядрото му разчита върху високата якост и стабилност на поцинкованата ъглова стомана, за да се гарантира, че напрежението и разстоянието на проводника отговарят безопасност стандарти по време на процеса на фазово изместване.

Подробности за продукта

Обработка на компоненти

Всички ъглови стоманени компоненти на галванизираната ъглова стоманена транспозиционна кула са прецизно изрязани, щанцовани и огънати, с толеранси на размерите в съответствие с GB/T 9787, за да се гарантира сглобяването точност.

Защита от корозия

След отстраняване на ръждата компонентите се потапят в разтопен цинк при 450-460°C, образувайки слой от цинково-желязна сплав с равномерно покритие без пропуснато покритие или цинкови издутини. Мъртви ъгли като напр дупките за болтове и заваръчните шевове са напълно защитени.

Структура на кулата

Кулата използва решетъчна фермова конструкция с разумно разположение на главните елементи, диагонали и напречни рамена, ясно дефинирани пътища на напрежение и прецизно разположение на фазово изместващо се окачване точки за осигуряване на безопасно разстояние на проводниците по време на фазово изместване.

Конфигурация на аксесоари

Оборудван с горещо поцинковани болтове, шайби, пирони, стълби и други принадлежности с устойчивост на корозия, съответстващи на кулата, предотвратяващи електрохимична корозия.

Фабрична инспекция

Всяка галванизирана ъглова стоманена кула с фазово изместване се подлага на измерване на размерите преглед, механ изпитване, измерване на дебелината на поцинковане и проверка на пробния монтаж и може да напусне фабриката само след това преминаване на тези тестове.
