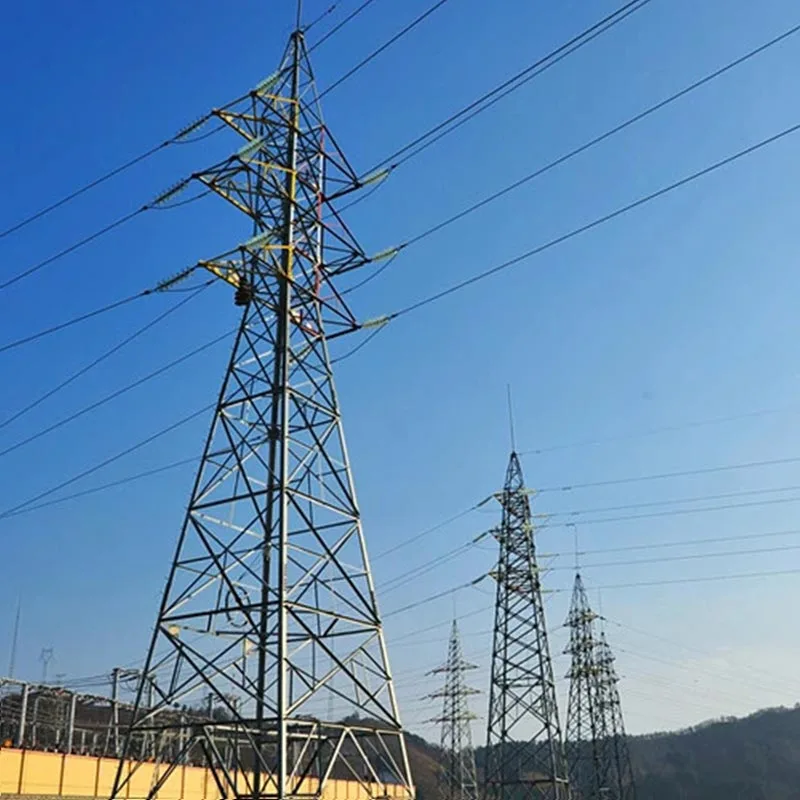

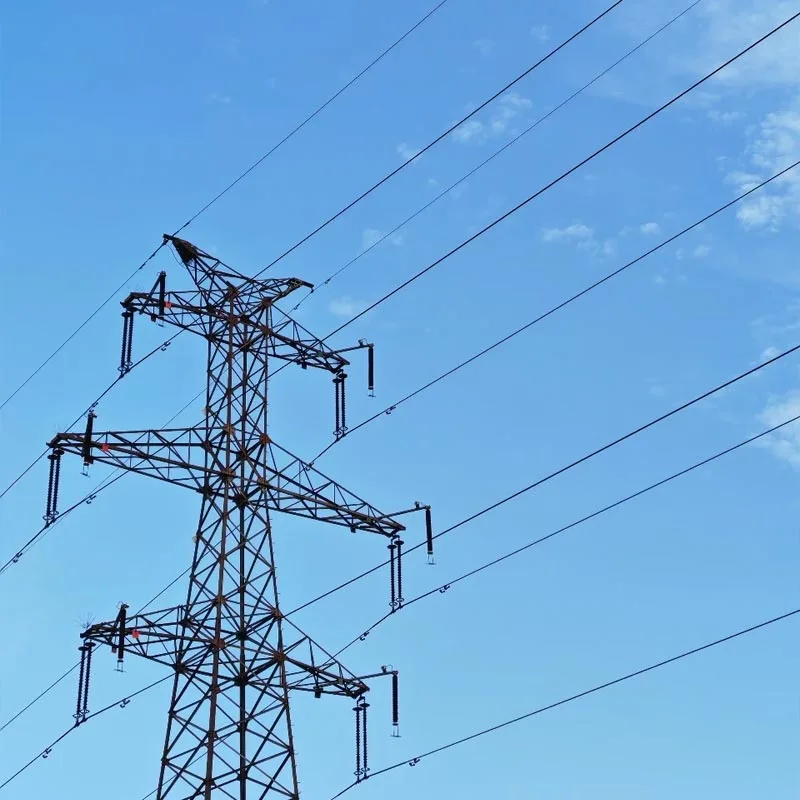

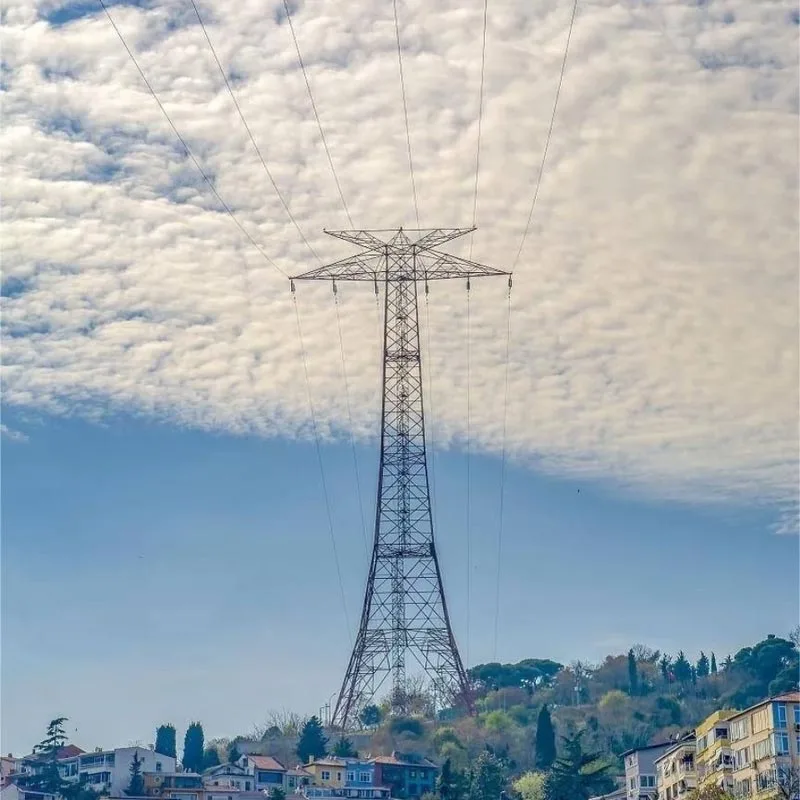

Кула от стоманени тръби за високо напрежение

Qingdao Anbang New Energy High-Voltage Steel Tubular Tower е основно оборудване за поддръжка на предаване, интегриращо "проектиране-производство-монтаж-сервиз". Специално проектиран за 10kV-1000kV високо напрежение, свръхвисоко напрежение (UHV) и електропреносни линии с изключително високо напрежение, той обхваща множество структурни типове, включително решетъчен тип, заострен тип с една колона и комбиниран тип с тясна основа.

Като „10-те най-добри предприятия за стълбове за стоманени тръби за 2022 г.“, компания разчита на 20 основни патента, годишен производствен капацитет от 50 000 тона и сертификати в национален/отрасъл стандарти като GB/T 2694 и GB 50205.

Продуктът използва стомана с висока якост клас Q355B/Q420/Q460, включваща горещо поцинковане против корозия, патентована технология за заваряване и подсилен структурен дизайн.

Може да работи стабилно в сложни сценарии като райони, предразположени към тайфуни, региони със силно заледяване и ограничени градски коридори, осигуряващи безопасно и надеждни решения за пренос на енергия за енергетиката, комуникациите, промишлеността и други области и има успешно обслужва стотици клиенти по целия свят. И двете получиха висока оценка от клиентите.

Основни предимства

Патентовано упълномощаване за стабилна структура

Изключителна собственост върху основните патенти, включително „Подсилена структура за власт Компоненти от стоманена кула" и „Специално заваръчно приспособление за ъглова стоманена основа на кула". Чрез триъгълна стабилна опора дизайн и технология за укрепване без дупки, носещата способност е подобрена, без да се уврежда здравината на тялото.

The заваръчното приспособление е адаптивно към позициониране на различни спецификации на стоманени плочи; заваръчните шевове преминават без разрушаване тестване, осигуряващо висока твърдост на ставите и минимален ексцентрицитет. Неговите способности за вибрации от вятър и против заледяване са значително превъзхожда традиционните продукти.

Висока якост и устойчивост на корозия за по-дълъг експлоатационен живот

Основните материали са нисколегирани стомана с висока якост. The дебелината на горещо поцинкованото покритие е не по-малко от 85 μm, а структурата на затворената стоманена тръба ефективно предотвратява натрупване на вода и прах, постигайки антикорозионен експлоатационен живот над 30 години.

Строго контролиран прът огъване степен (≤2‰ на дължина) и овалност (≤2D/1000) осигуряват адаптивност към тежки среди, като високо солено пръскане в крайбрежни райони и силен вятър и пясък в северозападен Китай, с ежедневно работно натоварване по поддръжка само 1/3 от това на традиционен железни кули.

Адаптивност на сценария с оптимално подово пространство

Налични са множество структурни опции (с тясна основа комбиниран тип, заострен тип с една колона). Еднотръбната кула изисква само кръгла основа, намалявайки подовото пространство с повече от 60% в сравнение с ъглови стоманени кули, идеално подходящи за трансформация на градска електрическа мрежа, индустриални паркове и други сценарии с ограничен коридор.

Рационализираното напречно сечение на стоманената тръба има нисък коефициент на устойчивост на вятър, намаляване на натоварването от вятър с 30% в райони, предразположени към тайфуни, и участъци с дълги разстояния (пресичане на реки/каньони). За UHV сценарии, на височината на кулата може да достигне 130 м, а теглото на кулата 260 тона, отговарящо на изискванията за мощност с двойна верига предаване.

Цялостно обслужване за ефективна доставка

Предоставя услуги до ключ на "индивидуален дизайн-фабрика предварително сглобяване на място“. Производствената база от 50 000㎡ гарантира бързо масово производство.

Приемане на рафинирани строителни схеми като повдигане с високоякостно найлоново въже, цикълът на монтаж е с 20% по-кратък от индустрия средно. Предоставя се пълна техническа поддръжка на процеса, включително проектиране на основата и адаптиране на компоненти.

Сценарии за приложение

Поле за предаване на мощност: 110kV-1000kV UHV/преносни линии за свръхвисоко напрежение и структури на подстанции, особено подходящ за междурегионални проекти за пренос на енергия във Вътрешна Монголия, Гуанси и други региони.

Градски и индустриални сценарии: Модернизиране на градската електрическа мрежа, разпределение на електроенергия в индустриалния парк, и мощност 10kV преносни проекти за зарядни и сменяеми станции. Дизайнът с тясна основа намалява разходите за придобиване на земя и адаптира се към среда с гъсто застрояване.

Комплексен климат и терени: Предразположени към тайфуни крайбрежни райони, региони със силно заледяване на югозапад Китай, силен вятър скоростни зони в северозападната част на Гоби, както и дълги преносни участъци като пресичане на река/каньон.

Мултииндустриална адаптация: Поддръжка на комуникационни базови станции, радио и телевизионни кули и специална сила предавателни съоръжения за военните. Предлагат се адаптивни конструкции на кули с различни спецификации отговарят на конкретни нужди.

Спецификации Параметри

Често задавани въпроси (FAQ)

1. Цената на стоманените тръбни кули с високо напрежение по-висока ли е от тази на традиционните ъглови стоманени кули?

Първоначалната производствена цена е малко по-висока, но цялостната цена е по-изгодна! Стоманата тръбната кула е по-лека (30% намаление на теглото при същото натоварване), намалявайки разходите за изграждане на основа с 20%-40%.

С антикорозионен експлоатационен живот до 30 години, по-късните разходи за поддръжка са само 1/3 от тези на традиционни ъглови стоманени кули. Освен това компактното му пространство значително намалява разходите за придобиване на земя градски зони, което води до много по-висока рентабилност при дългосрочна употреба.

2. Как да се гарантира стабилността и безопасността на кулата в UHV проекти с голям обхват?

UHV кулите с голям обхват приемат подсилени структури от решетъчен тип, като основните материали са изработени от стомана с висока якост Q460. Разпределението на силата е оптимизирано чрез 3D анализ на крайните елементи, а ставите са двойно фиксирани чрез пресичане линейно заваряване и фланцово свързване, с ексцентричност ≤3mm. Преди доставката, тестове в аеродинамичен тунел в мащаб 1:10 се провеждат тестове за ограничаване на натоварването.

След монтаж на място, ултразвукова дефектоскопия и цялостна вертикалност се извършват инспекции, за да се осигури съответствие с изискванията за натоварване на преноса на мощност от 1000 kV UHV. Продуктът има работи стабилно в множество UHV проекти през река.

3. Как да извършвате ежедневна поддръжка и какъв е цикълът на поддръжка?

Поддръжката е проста и удобна! Препоръчително е да се извършват редовни проверки веднъж годишно: проверете стегнатостта на болтовете, чувствителността на релсите за спиране на падане (ако има такива) и ясни препятствия около кулата.

Корекцията на антикорозионното покритие трябва да се извършва на всеки 5-8 години в зависимост от условията на околната среда. The структурата на затворената стоманена тръба предотвратява вътрешната корозия, елиминирайки необходимостта от чести ремонти и значително намаляване на натоварването по поддръжката.

4. Поддържа ли се персонализиран дизайн и какъв е цикълът на доставка?

Налично е пълно персонализиране на сценария! Структурата на кулата може да бъде направена по поръчка според нивото на напрежение, натоварване изисквания, терен и климат, ограничения върху площта и други параметри.

Цикълът на доставка за стандарт продукти е 15-30 дни; за големи UHV кули или персонализирани продукти, цикълът може да бъде договорен въз основа на проект мащаб. Годишният производствен капацитет на компанията от 50 000 тона осигурява бързо масово производство и доставка.
