Durable Tangent Tower Factory в Китай

Като основна кула от опорен тип на въздушни преносни линии, кулата с права линия представлява повече от 80% от общия брой преносни кули в мрежата. Това е най-широко използваният основен тип кула в инфраструктурата на електрическата мрежа, пренос на нови енергийни централи и проекти за надграждане на електропреносната мрежа в градски и селски райони.

Кингдао Anbang Нова енергия, разчитайки на базата за производство на стоманени конструкции Шандонг и натрупването на технологии на национално високотехнологично предприятие, е дълбоко ангажиран в изследването и производството на цялата индустриална верига за трансмисионни стоманени конструкции.

Нашата фабрика е разработила серия от стоманени кули с праволинейни ъглови нива на ниво на напрежение, покриващи основни условия на предаване от 35kV, 110kV, 220kV и 330kV, включително всички типове кули, като дизайни с форма на Ган, форма на чаша, форма на бухал и форма на овен рог.

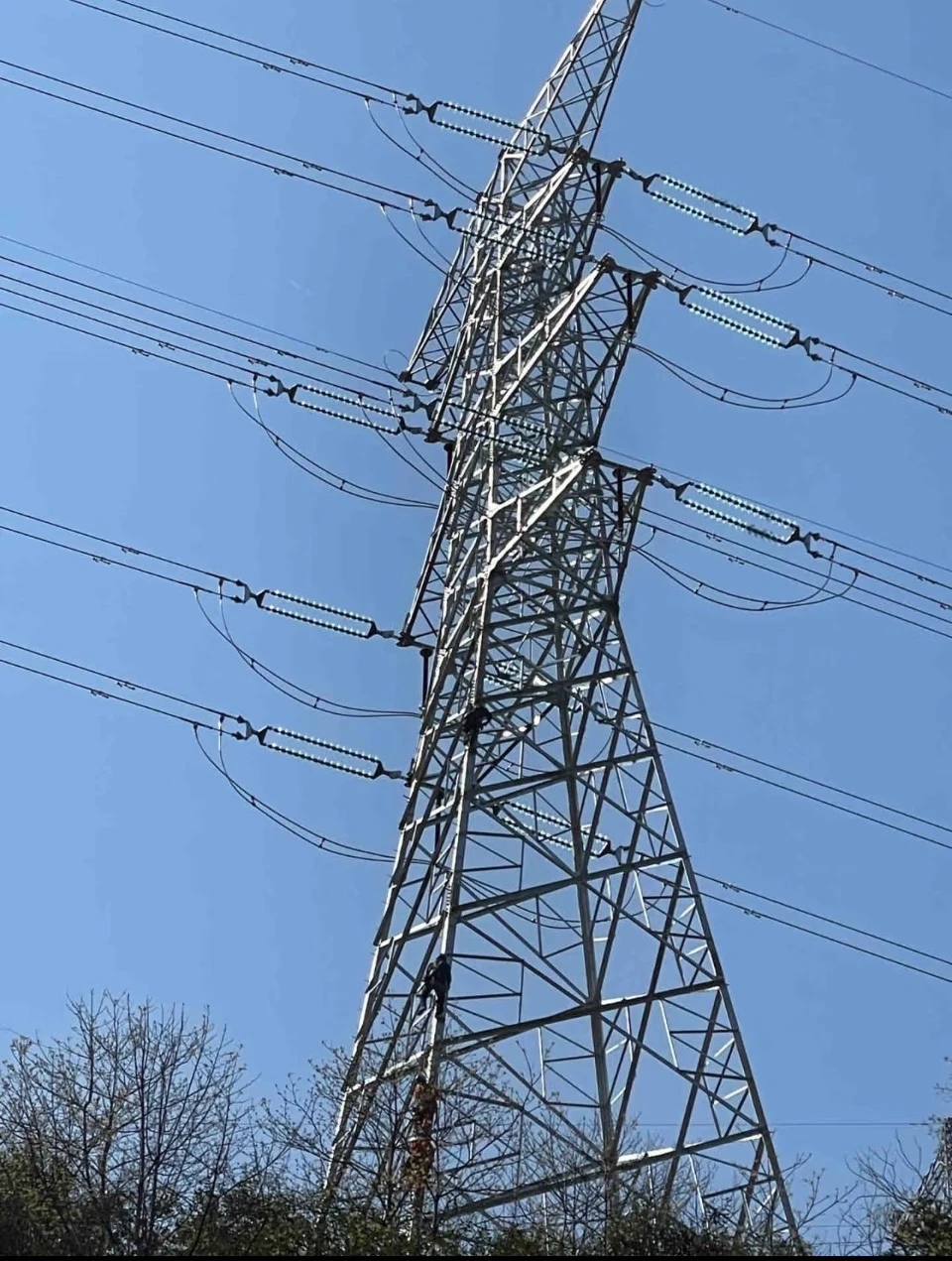

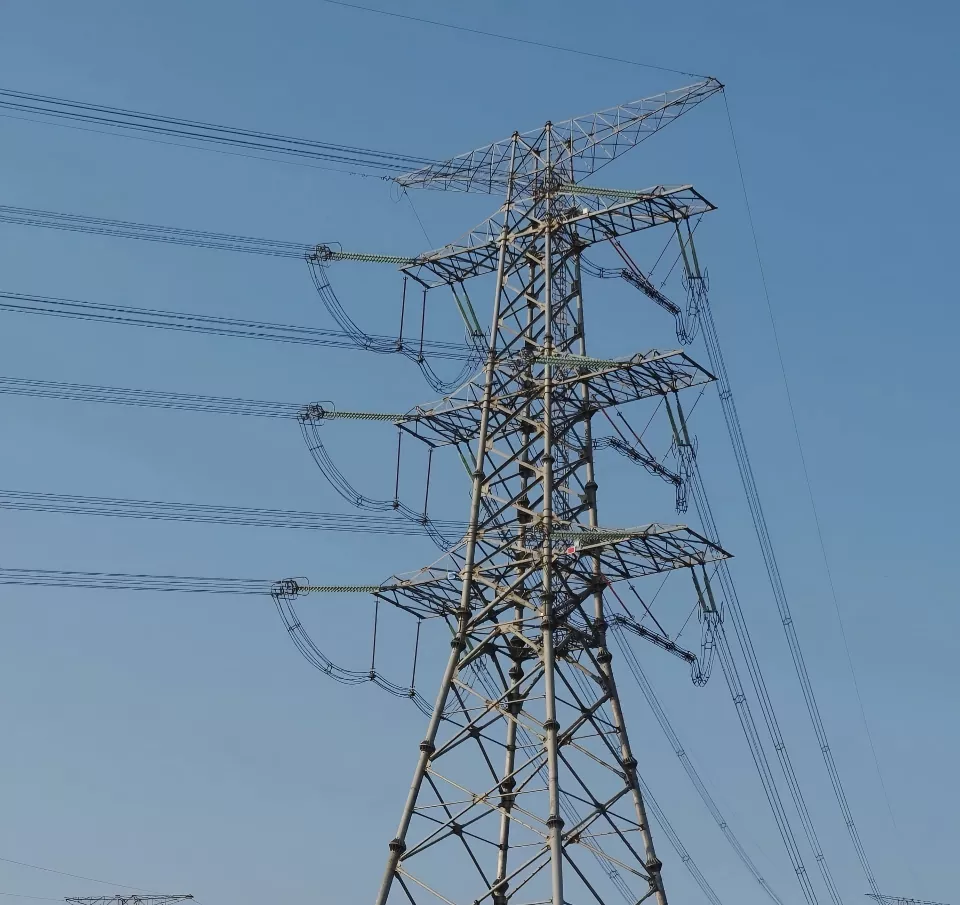

Какво е Tangent Tower?

Anbang Tangent Towers са позиционирани като ексклузивни носещи конструкции за прави преносни секции, носещи само тежестта на проводници и заземяващи проводници, натоварване от лед и хоризонтални натоварвания от вятър, без да издържат надлъжно напрежение и ъглово напрежение на линиите.

Фокусирайки се върху олекотен механичен дизайн, устойчива на атмосферни влияния антикорозионна защита при всякакви условия, прецизна структурна оптимизация и удобна конструкция и поддръжка, те са адаптивни към разнообразни инфраструктурни сценарии като равнини, хълмове, планини, крайбрежни среди с висока влажност и солени пръски и нови енергийни паркове.

Те осигуряват стабилна, дълготрайна и рентабилна опорна система от стоманени конструкции за коридори за пренос на дълги разстояния, като едновременно с това отговарят на изискванията на проекта за доставка на фотоволтаична и вятърна енергия, трансформация на градска-селска мрежа и междупровинциални енергийни мрежи, служещи като основен носещ основен компонент на новите мрежи за пренос на енергия.

Нашата пълна серия система за спецификации на кули

1. Конвенционални серии за ниско напрежение (35kV/110kV)

Основно горните Z-образни и опростени кули от сух тип, с ниски и леки тела на кули, малък отпечатък на основата, подходящи за градски и селски разпределителни мрежи, градски преносни клонове и малки близки нови енергийни проекти, свързани с мрежата.

2. Серия магистрали за високо напрежение (220kV/330kV)

Стандартни сух тип и чашковидни прави кули, оптимизирано разстояние между напречните рамена и разстояние за координация на изолацията, достатъчен резерв на твърдост, подходящ за главни преносни линии на електрическата мрежа, междурегионални преносни магистрални линии и изходящи линии на големи вятърни и слънчеви електроцентрали.

3. Компактна специализирана серия

Компактни прави кули с тясна основа, намаляващи обхвата на корена на кулата и отпечатъка на коридора, подходящи за проекти в райони с ограничени земни ресурси, жилищни райони наблизо и ограничени екологични коридори; също така съвместим с условия на малък ъгъл и незначителни завои, увеличавайки гъвкавостта в оформлението на линиите.

4. Общи структурни параметри

Основните материали са високоякостна нисколегирана стомана Q345B и Q420, фермена конструкция с пълна кула, сглобена с болтове, трапецовидна заострена конструкция на тялото на кулата, височина на кулата, варираща от 18 m до 75 m, подходяща за конвенционални дължини на обхвата от 80 m до 400 m, стриктно спазване на GB50545 Power Transmission Line Design Specification и DL/T стоманена конструкция индустриални стандарти за производство и производство.

Основни предимства на продукта

(1) Структурна оптимизация

Разчитайки на технологията за симулация и анализ на конструкцията с крайни елементи, напречното сечение, наклоненото разположение на материала и напрежението на съединението на тялото на кулата са оптимизирани в цялата област, изоставяйки традиционния дизайн на излишни материали.

При условие, че отговаря на националните изисквания за натоварване за устойчивост на вятър, устойчивост на земетресение и ледено покритие, собственото тегло на тялото на кулата е оптимизирано с 12% ~ 18%, пътят на предаване на силата на фермата е ясен и точността на контрола на отклонението е по-добра от средната за индустрията.

Отворът на корена на основата е по-малък, количеството на изкопните работи и консумацията на бетон се намаляват едновременно, което значително намалява разходите за придобиване на земя по проекта и разходите за гражданско строителство и постига оптимален баланс между излишък на структурна безопасност, степен на използване на материала и цена на проекта.

(2) Устойчив на корозия

Anbang приема целия процес на горещо поцинковане по национален стандарт.

Стоманата е потопена в цялата област, а дебелината на цинковия слой е равномерна и стабилна ≥ 85 μm, комбинирана с пасивиране и уплътняваща обработка, за да устои на крайбрежни солен спрей, промишлени киселини и основи, влажна кондензация, дъжд, сняг и замръзване-размразяване и друга корозия на околната среда.

Основният живот на продукта е 50 години, а антикорозионният слой се разпада бавно по време на работа на открито, което значително намалява честотата на по-късен ремонт на боя и отстраняване на ръжда и поддръжка, намалява разходите за експлоатация и поддръжка на целия жизнен цикъл и се адаптира към сложни регионални среди като крайбрежието на Шандонг, висока влажност във вътрешността на страната и силен студ и лед на север.

(3) Саморазработена защитена патентна структура

Оборудван с рециклируема патентована структура против катерене на Anbang New Energy, кулата е оборудвана с прибиращ се педал за достъп, който автоматично се рециклира и скрива, когато не се използва ежедневно, предотвратявайки ненужния персонал да се катери в нарушение на разпоредбите.

Само професионален персонал за експлоатация и поддръжка може да отключи и разшири канала за поддръжка, като вземе предвид защитата на безопасността при работа на голяма надморска височина и контрола на обществената сигурност, запълвайки пропуските в сигурността на традиционните кули без защита и лесни за изкачване и отговаряйки на изискванията на стандартизация за безопасност на електрическата мрежа.

(4) Сглобяемо модулно производство

Цялата фабрика за компоненти на кулата стандартизира заготовките, щанцоването и предварителното сглобяване и всички отвори за болтове са точно съвпадащи и няма нужда от вторично рязане и заваряване на място и се изисква чисто снаждане и сглобяване на болтове.

Леко разделяне на компоненти, без проблем при транспортиране по пътищата и удобно пренасяне на неравни планински пътни участъци.

Опростен процес на инсталиране, съкратено време за работа на голяма надморска височина и синхронно намалени разходи за строителна работна ръка и период на строителство, подходящ за спешен ремонт на електрическата мрежа и пакетни инфраструктурни бързи проекти, удобен демонтаж и модификация и подмяна на компоненти и има вторична стойност за повторна употреба.

(5) Адаптиране към широк спектър от среди

Структурният дизайн обхваща 8 нива на устойчивост на земетресение, 12 нива на устойчивост на вятър и тежки условия на ледено покритие.

Устойчивостта на стоманата не се влошава при тежки студове и ниски температури, а структурните характеристики на крайбрежните среди с високо съдържание на сол са стабилни.

Формата на фундамента е гъвкаво адаптирана към изкопани фундаменти, фундаменти от плочи и плитки вкопани стъпаловидни фундаменти, подходящи за множество геологии на кал, склонове, планини и равнини, без мащабна трансформация на обекта.

Подходящ е за нестандартни сценарии като периферни преносни коридори на нови енергийни станции и линейни мрежи в отдалечени планински райони.

(6) Цялата верига за контрол на качеството

Като национално високотехнологично предприятие, Anbang е създала система за проверка на качеството на пълен процес за повторна инспекция на стоманодобивната фабрика, тестване на точността на заготовката, откриване на дефекти на заваръчните шевове, тестване на галванизирания слой и тест за симулация на натоварване.

Строго съпоставяне на производствените стандарти на State Grid и China Southern Power Grid, със силна взаимозаменяемост на компонентите и нулево отклонение в размерите на доставката на партиди, за да се гарантира последователността на партидното изграждане на линии.

Сценарии за приложение

Високоволтовият/нисковолтовият опорен прав канал за предаване на държавната мрежа и местната електрическа мрежа;

Фотоволтаичните електроцентрали и вятърните паркове изпращат нова енергия към специални линии;

Модернизация на градската и селската електропреносна мрежа, трансформация на селската мрежа и вътрешни електропроводи в индустриалните паркове;

Проекти за пренос на електроенергия в ограничени коридори като хълмисти планини, крайбрежни брегове и екологични резервати;

Пакетно свързване в мрежа на прави линии на дълги разстояния и поддържащи устойчиви на напрежение кули за изграждане на цялостна преносна система.

Поддържащи предприятия услуги

Кингдао Anbang Нова енергияпредоставя цялостни решения на едно гише, от ранно проучване на линията, персонализиран дизайн на тип кула, задълбочена проверка на чертежи до фабрично масово производство и производство, дистрибуция на логистични превозни средства, технически насоки за инсталиране на място и по-късни интегрирани услуги за експлоатация и поддръжка.

Ние поддържаме персонализиране на износа в чужбина, персонализирани изследвания и разработки на нестандартни параметри, разчитаме на предимствата на производствения капацитет на Интелигентния производствен индустриален парк Jiaozhou, осигуряваме бърза доставка в голям мащаб и осигуряваме надеждна поддръжка на стоманени конструкции за местни и чуждестранни енергийни инфраструктурни проекти със стабилен производствен капацитет, високо качество и пълен цикъл на обслужване.
