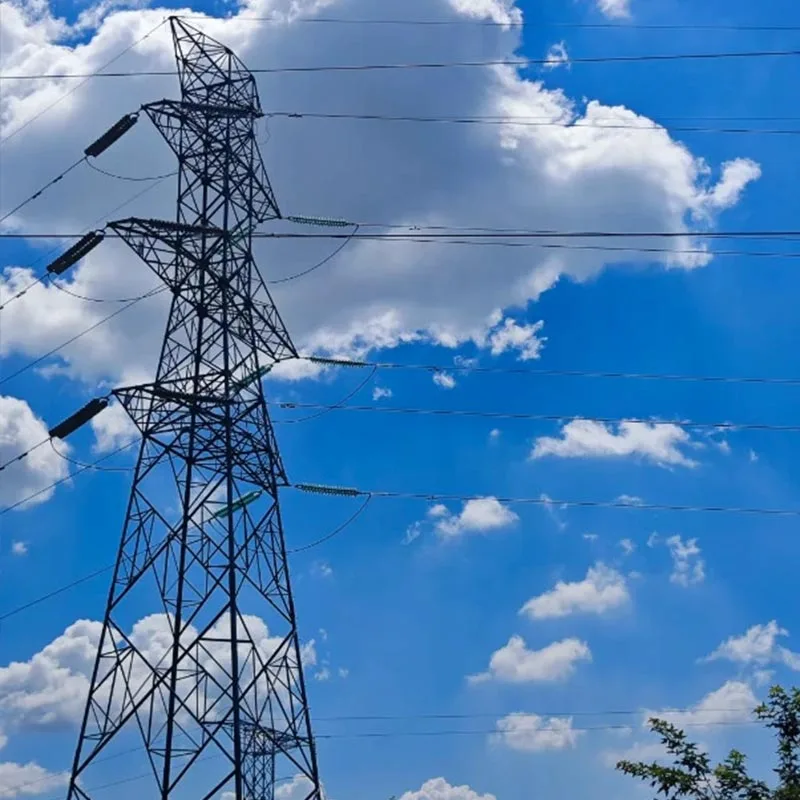

330kV ъглова стоманена кула за преносна линия

Ъгловата стоманена кула на Qingdao Anbang New Energy от 330 kV е основно оборудване за предаване на високо напрежение независимо разработени и произведени от компанията, въз основа на нуждите на Китай от енергийно строителство и използване на производствените предимства на собствената фабрика.

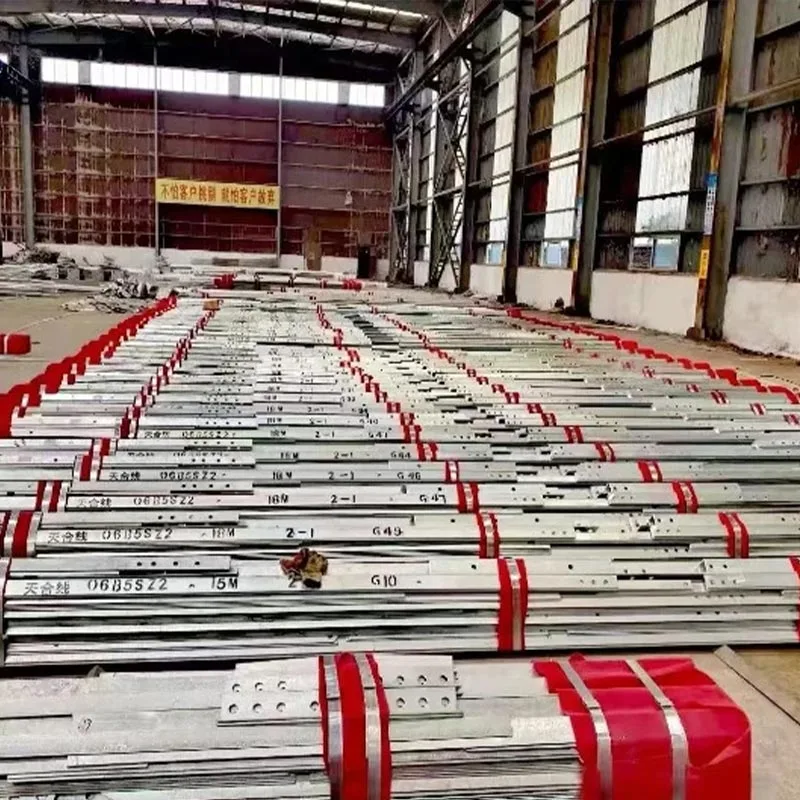

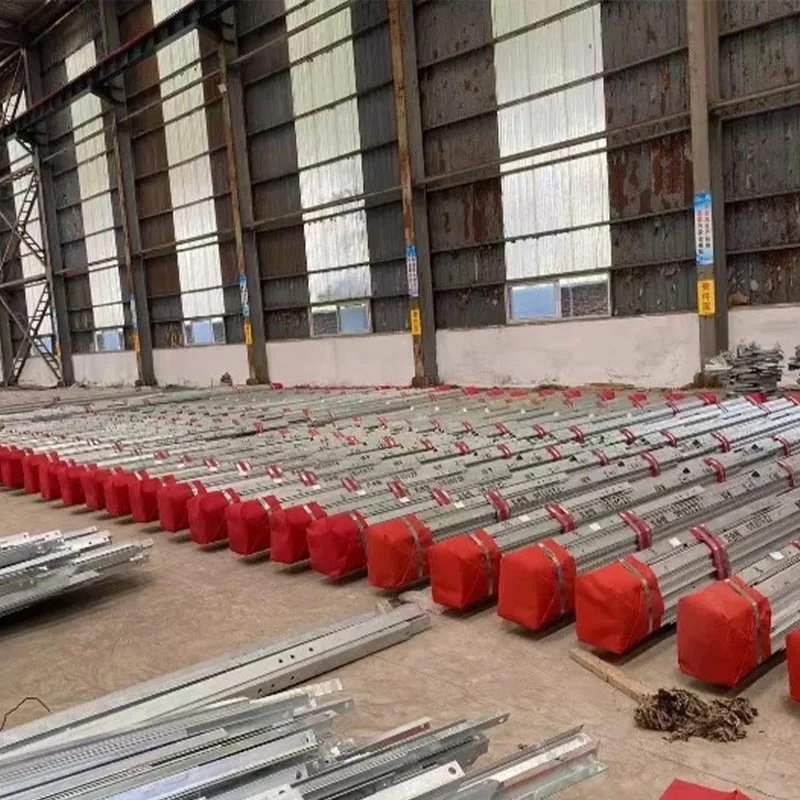

Тази кула е изработена от висококачествен винкел стомана Q235B, Q345B и Q420B, обработена чрез прецизно рязане, заваряване, горещо поцинковане и други строги процедури.

Това е решетъчна самоносеща кула с компоненти с единични или комбинирани ъглови стоманени напречни сечения, отличаващ се с компактна структура, ясно разпределение на силата и прозрачно предаване на натоварването.

Като основно носещо съоръжение на електропровода 330kV, той има предимства, включително висока якост, висока стабилност, устойчивост на вятър и земетресение, устойчивост на корозия и дълго експлоатационен живот. Подходящ е за различни сложни терени като равнини, хълмове, планини и крайбрежни зони.

Среща се основните изисквания за монтаж на проводник и окачване на изолатор за високоволтови преносни линии 330kV, стриктно спазване на „Стандарти за проектиране на кули за въздушни преносни линии“ и осигурява безопасно, надеждно, икономично и ефективно цялостно решение за национални и международни електрически мрежи и регионални проекти за пренос, поддържащи ефективни междурегионални енергийни ресурси предаване.

Спецификации на параметъра

Препоръки за избор на модел

30-40m кула (сух тип) Приложими сценарии

Равнинни райони, крайградски далекопроводи 330kV, изходящи линии на подстанции, конвенционални преносни участъци с хоризонтална обхват 200-250м.

Препоръчителни причини: Компактна структура, малък отпечатък, икономичен разход, чист стрес разпределение, удобен монтаж, без нужда от голяма строителна техника, подходящ за райони с умерен гъстота на населението и равнинен релеф. Той е предпочитаният модел за конвенционални участъци от пренос 330kV линии, с разумно използване на стомана и изключителна ефективност на разходите.

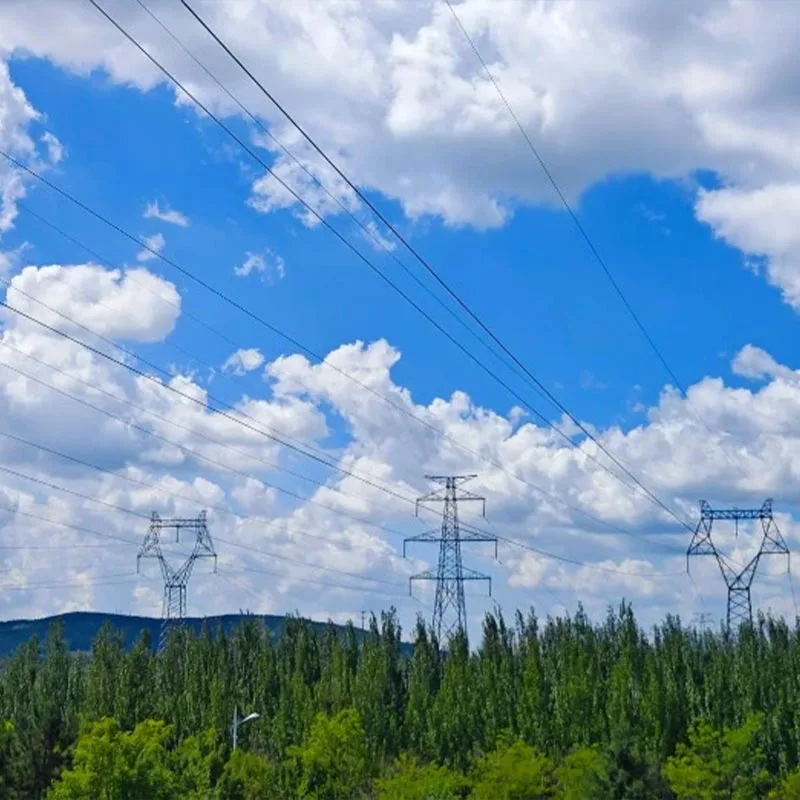

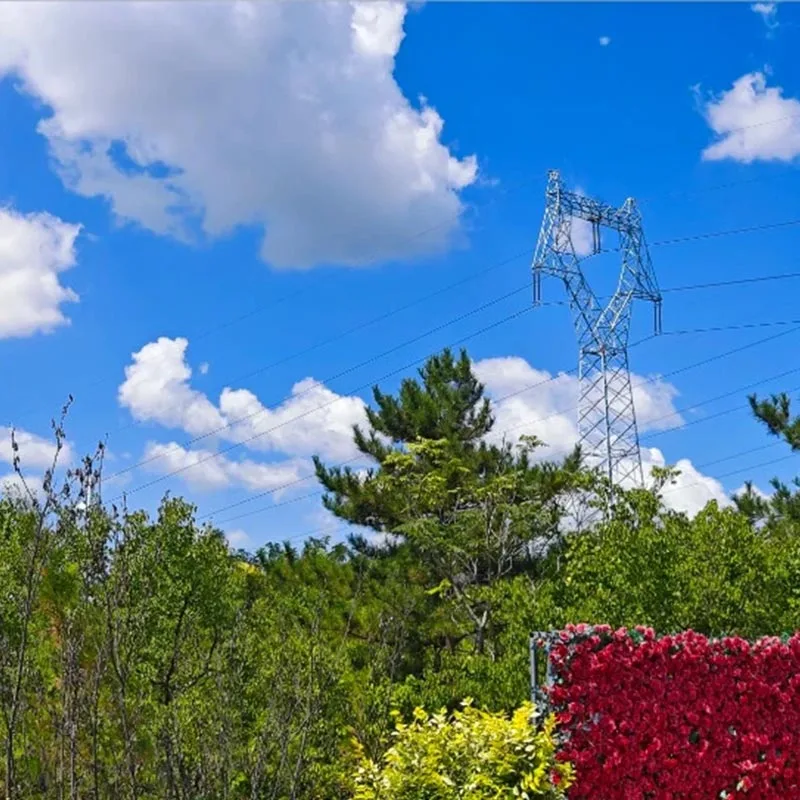

40-50 м кула (тип чаша) Приложими сценарии

Хълмисти райони, далекопроводи със среден обхват (хоризонтален обхват 250-300 m), участъци с малко ограничения на ширината на коридора, като се вземат предвид изисквания за предотвратяване на смущения в сигнала на акаунта.

Препоръчителни причини: Проводниците са подредени в трифазно хоризонтално разположение, разумно напрегнати, висока твърдост, ефективно осигуряване на безопасно разстояние за заземителни проводници на линия 330kV, силна устойчивост на вятър, подходяща за леко вълнообразен терен и проекти, изискващи контролирана ширина на коридора на преносната линия, лесен за инсталиране и поддържам.

50-70 м кула (портален/усилен тип) Приложими сценарии

Планински райони, отдалечени региони, крайбрежни зони с силен вятър, далекопроводи с голям обхват (хоризонтален обхват 300-400 м), и специални участъци, пресичащи съществуващи линии.

Препоръчителни причини: Използва усилено ъглово стоманено снаждане, висока якост, голяма стабилност, може издържат на силни ветрове, обилен сняг, солени пръски и други тежки климатични условия; напрежението на основата е разумно, подходящ за монтаж в сложен терен, като ефективно се справя с проблемите, свързани с натоварването и устойчивостта на бедствия 330kV линии в планини и крайбрежни райони. Някои модели могат да се използват като преходни кули.

Персонализирани кули Приложими сценарии

Специален терен (острови, стръмни склонове, блата), специални натоварвания (интеграция на множество съоръжения, пресичания с големи разстояния), специално време условия (области с тежък лед, зони със силни тайфуни) и специални изисквания за външен вид (интеграция на ландшафта). за проекти за далекопроводи 330kV.

Препоръчителни причини: Собствената фабрика на Qingdao Anbang New Energy може да персонализира преносна линия 330kV височина на ъглова стоманена кула, структурна форма, материал, антикорозионни стандарти и товароносимост според към проектните чертежи, протоколите от теренни проучвания и метеорологичните данни, предоставени от клиента, предлагащ индивидуални насоки за проектиране, производство и инсталиране в услуга на едно гише, отговаряща на различни специални проекти изисквания.

Реални случаи

Gansu Hexi Corridor 330kV Проект за ъглова стоманена кула за преносна линия

Преглед на проекта: Доставени са 12 комплекта 50-метрови портални кули за Gansu Hexi Проект за далекопровод за коридор 330 kV, адаптиран към местни сухи, ветровити и заледяващи метеорологични условия, с хоризонтална разстояние на залива 300м. Тип проводник: 2×LGJ400/35, тип заземяващ проводник: JLB20A-120.

Ефект на внедряване: Кулите използват Q345B висококачествена ъглова стомана и подобрени антикорозионни процеси, успешно издържащи на местни ветрове от 29m/s и 10mm ледени натоварвания. Времето за монтаж беше намален с 25%, а кулите са работили безпроблемно до момента, ефективно облекчавайки задръстванията в коридора на местната линия, осигуряване на регионална стабилност на електропреноса и получаване на висока оценка от държавната мрежа Gansu Electric Power Компания.

Проект за ъглова стоманена кула на подстанция Shandong Qingdao 330kV

Преглед на проекта: Осигурени 8 комплекта 35-метрови портални кули за изходящия проект на линия на подстанция 330kV в Кингдао, свързваща подстанцията с главната линия. Адаптиран за крайградски терен с ограничена земя и интегрирана околна среда.

Ефект на внедряване: Продуктът има компактна структура и удобен монтаж, строго контролиращ земята професия. Вертикалността и товароносимостта отговарят на стандартите за проектиране, идеално отговарящи на нуждите на трансмисията изходящия край на подстанцията, ефективно осигурявайки стабилен изход от 330kV мощност с високо напрежение, поддържайки надграждането на Регионалната електрическа мрежа на Кингдао и преминаване на приемането от държавната мрежа.

Проект за ъглова стоманена кула за реконструкция на преносна линия Shaanxi Weinan 330kV

Преглед на проекта: Участва в проекта за надграждане и увеличаване на височината на 330kV кули на линията Luoling във Weinan, Shaanxi, доставящ 9 комплекта 40-метрови подсилени 330 kV ъглови стоманени кули за преносна линия (включително 4 кули за напрежение), подмяна на стари циментови двойни стълбове и разрешаване на проблеми с недостатъчно безопасно разстояние и слаба устойчивост на естествени аварии в съществуващите линии.

Ефект от внедряването:Благодарение на високата здравина и стабилност, те бяха успешно инсталиран по време на продължително дъждовно време, показвайки изключителна способност да издържа на силен дъжд и силни ветрове. След реконструкцията оперативната стабилност на линията значително се подобри, като ефективно се предотврати мащабни прекъсвания на електрозахранването, осигуряващи надеждна поддръжка за захранване на преобразувателната станция Lingbao в Хенан от района Weinan и успешно завършване на 10-дневната интензивна задача за реконструкция.
