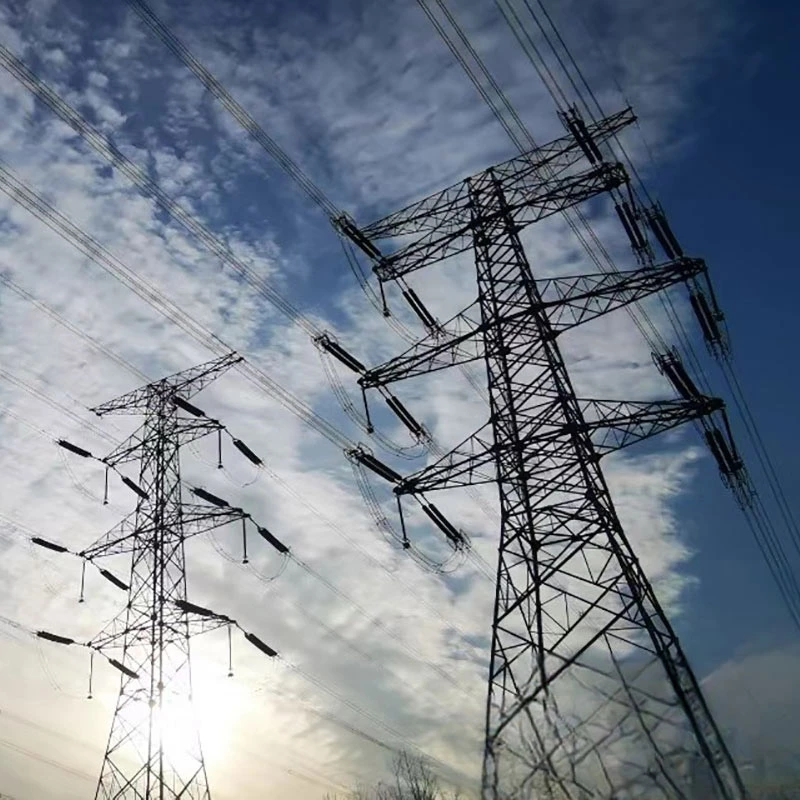

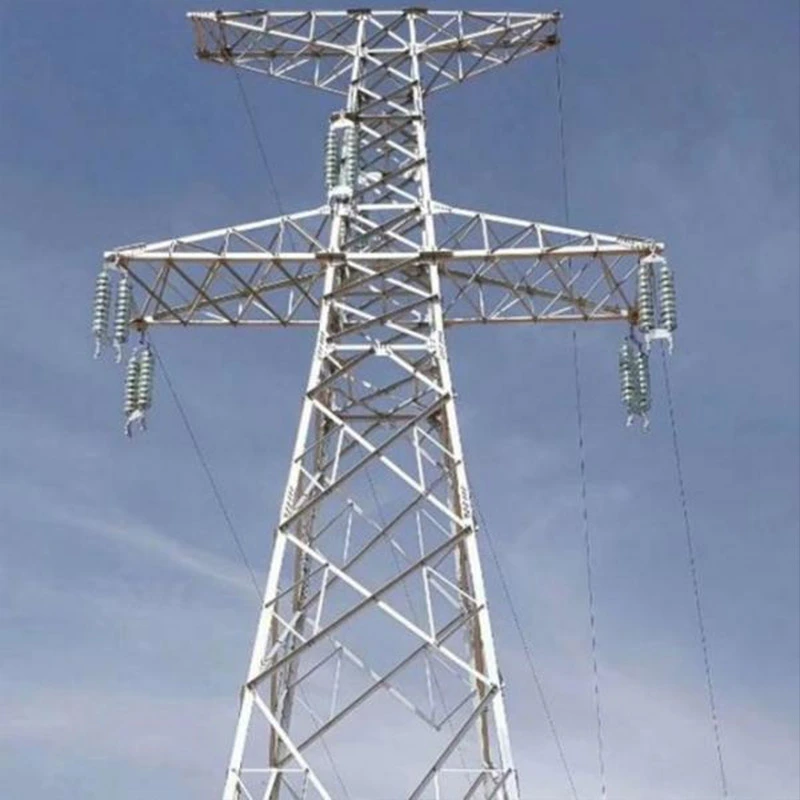

500kV решетъчна стоманена кула за електропровод

За производствен капацитет нашата фабрика доставя годишно производство до 50 000 тона, поддържайки големи партиди поръчки и персонализирано разработване на чертежи за глобални проекти Пълният производствен процес обхваща проверка на суровините, CNC рязане, прецизно заваряване, пробиване, предварително сглобяване, поцинковане и повторна проверка на окончателните размери преди изпращане.

Стриктно осигуряване на качеството преминава през всяка процедура: вземане на проби от входящия материал, мониторинг на междинния процес и пълна проверка на готовия продукт. Доверителни данни от тестове, включително механично натоварване налични са отчети и записи за дебелината на поцинковане, като при поискване се предоставят протоколи от тестове на SGS и TÜV. Ние притежават сертификати ISO 9001, CE-EN 1090-1 и EN 10025, за да задоволят изискванията на европейския пазар.

Доказаните случаи на проекти обхващат множество проекти за трансмисия EHV в чужбина. Нашите кули са широко разпространени в програми за трансгранично свързване на мрежата и пренос на енергия от възобновяеми източници, получаване на положителна обратна връзка от оператори на електрическа мрежа за стабилна дългосрочна работа на място.

Сценарии за приложение на 500kV решетъчна стоманена кула за електропровод

Решетъчната стоманена кула от 500 kV е ключова инфраструктура за пренос на свръхвисоко напрежение, широко прилагана на дълги разстояния сценарии за масова доставка на енергия.

Приема се за главни магистрални електропреносни линии, свързващи големи топлинни, водни и вятърно-слънчеви възобновяеми източници енергийни енергийни бази към регионални централни електрически мрежи, пренасяйки масивна електроенергия от богати на енергия зони към натоварени градски и индустриални зони.

Той се вписва в различни теренни условия, включително равни равнини, планински хълмисти райони, участъци, пресичащи реки и крайбрежни ветрови зони. Множество типове кули покриват тангента, опън, ъгъл, край и трансрека кули за различни функции на линията.

Той обслужва национални междурегионални проекти за взаимно свързване на мрежата, както и програми за трансграничен пренос на електроенергия като поддържащи нови енергийни изходящи линии за вятърни паркове и слънчеви електроцентрали. Освен гръбнака режийни преносни вериги, важи и за изходящи входно-изходни сегменти на подстанция, адаптиране към тежка работа условия като силно ледено покритие, силен вятър и висока влажност за надеждна целогодишна работа на мрежата.

Стандартни насоки за рутинна поддръжка за 500kV решетъчна стоманена кула за електропровод

Редовната рутинна поддръжка е от решаващо значение за гарантиране на дългосрочна безопасна работа на 500kV решетъчна стоманена кула и избягване структурна повреда, причинена от корозия, разхлабени фитинги или външни повреди.

Визуална и структурна проверка

Извършвайте наземно визуално патрулиране на всяко тримесечие и инспекция за катерене отблизо всяка година. Проверете основните и спомагателните членове за деформация, огъване, пукнатина и липсващ или разхлабен болт. Уверете се, че всички свързващи болтове достигат определения въртящ момент стойност; затегнете отново разхлабените крепежни елементи и незабавно сменете повредените болтове и уплътнения.

Антикорозионна поддръжка

Проверете горещо поцинкованата повърхност за лющене, петна от ръжда и абразия. Третирайте локалната зона на корозия с антикорозионен препарат покритие; необходимо е повторно поцинковане за силно корозирали компоненти. Съсредоточете се върху основата на кулата, ставните възли и крайбрежието участъци с висока влажност с по-висок риск от корозия.

Проверка на аксесоарите и основата

Проверявайте заземяващите устройства за счупване или лоша връзка, проверявайте редовно съпротивлението на заземяване. Разгледайте кулата основа за слягане, пукнатина, натрупване на вода и ерозия на околната почва; укрепване на основата, ако настъпва изместване. Проверете прикачните части, включително предупредителни табели, устройства против катерене и маркиращи знаци за завършеност.

Инспекция след екстремно време

Извършете специална поддръжка след силен вятър, обилен лед, гръмотевична буря или наводнение. Дайте приоритет на структурната проверка изкривяване, стабилност на основата и увреждане на галванизирания слой. Съхранявайте пълни записи за поддръжка и ги изпратете инспекционни доклади за проследимост.

Разлики и значение: 220kV решетъчна кула с двойна верига срещу 500kV решетъчна стоманена кула

Ключови разлики

Напрежение и капацитет на предаване

220 kV двуверижна решетъчна кула носи две силови вериги на една кула, главно за регионално вторично захранване мрежово предаване със среден капацитет за пренос на мощност. Решетъчната стоманена кула 500 kV принадлежи към свръхвисоко напрежение ниво за доставка на големи количества енергия на дълги разстояния, включващо много по-висок капацитет за пренос на енергия.

Структура и механични изисквания

220 kV двуверижна кула има относително компактна рамка, стоманени елементи с по-малко напречно сечение и умерена височина. Неговият дизайн на натоварване е насочен към средно натоварване от вятър и лед. 500 kV кула използва по-тежка стомана от серия Q355, по-голям елемент напречни сечения, по-голяма височина на кулата и по-широко разстояние между проводниците, за да се отговори на изолационния просвет при високо напрежение, издържа на по-силен вятър, лед и сеизмични натоварвания.

Базови данни за материали и сертифициране

И двата приемат антикорозионна обработка с горещо поцинковане. И все пак 500 kV кули следват по-строгите EN 1090-1, EN 10025 стандарти с по-строги изисквания за изпитване на SGS/TÜV за механични характеристики и дебелина на поцинковане.

Сценарии за приложение

220 kV двуверижни кули обслужват градско-крайградско електроснабдяване, местни вятърни и слънчеви централи изходящи линии и вътрешнопровинциални мрежови връзки. 500 kV кули се прилагат за национални главни магистрални мрежи, междурегионална енергия предаване и широкомащабни изходни канали за нова енергия.

Важност

220 kV двуверижни кули подобряват ефективността на използване на земята чрез разполагане на две вериги, облекчавайки регионалното захранване разпределително налягане. Решетъчните кули от 500 kV реализират голям обем електропренос на дълги разстояния, разпределение на балансиращи енергийни ресурси. Съвпадението на правилния тип кула избягва риска от изолация или структурно претоварване, осигуряване на цялостна стабилност на мрежата.

ЧЗВ за 500kV решетъчна стоманена кула

Q1: Какъв основен стоманен материал използвате за 500kV решетъчна стоманена кула?

О: Ние използваме високоякостна структурна стомана Q355B, отговаряща на стандарта EN 10025. Всички компоненти преминават през горещо потапяне поцинковане за антикорозионна обработка, подходящо за крайбрежни, ледени и силен вятър среди.

Q2: Поддържате ли персонализиран дизайн според чертежи на клиента?

A: Да. Нашият технически екип може да преглежда и обработва технически чертежи, предоставени от клиента. Поддържаме персонализирана височина, тип кула (тангента, опън, ъгъл, пресичаща кула), параметри на натоварване от вятър и лед за различни изисквания на проекта. Предлага се пълно предварително сглобяване преди изпращане.

Q3: Какви сертификати и доклади от тестове можете да предоставите?

О: Притежаваме сертификат за управление на качеството ISO 9001 и сертификат EN 1090-1 CE. SGS / TÜV доклади от тестове на трети страни покриващ тест за механично натоварване, дебелина на поцинковане и химически състав на материала могат да бъдат доставени при поискване.

Q4: Какъв е вашият производствен капацитет и типично време за изпълнение?

О: Годишният производствен капацитет достига над 50 000 тона за продукти от стоманени кули. Обикновено времето за изпълнение е 30-45 работни дни, в зависимост от количеството на поръчката и потвърждението на чертежа.

Q5: Може ли вашата 500kV кула да се адаптира към различен терен и метеорологични условия?

A: Да. Нашите кули са проектирани за равнини, планини, пресичащи реки и крайбрежни зони. Ние персонализираме дизайна срещу тежък лед, силен вятър и сеизмични условия, за да задоволи местните стандарти за мрежата.

В6: Какво ще кажете за следпродажбената и техническата поддръжка?

О: Ние предлагаме консултации по чертежи, проследяване на напредъка на производството, насоки за товарене и стандартна рутинна поддръжка насоки. Нашият екип помага при разрешаването на въпроси, свързани с инсталирането на място.

Q7: Какъв е вашият търговски термин? Можете ли да доставяте до европейски пристанища?

О: FOB, CIF и CFR са приемливи. Имаме богат опит в износа до Хамбург и други европейски пристанища, отговаря за правилното опаковане на контейнера и пълните документи за доставка.

Q8: Как гарантирате качеството на продукта по време на производството?

A: Строга многоетапна инспекция: входяща инспекция на суровината, измерване в процеса и мониторинг на заваряване, проверка на готовата част и проверка преди сглобяване. Дефектните части ще бъдат заменени преди доставката.
