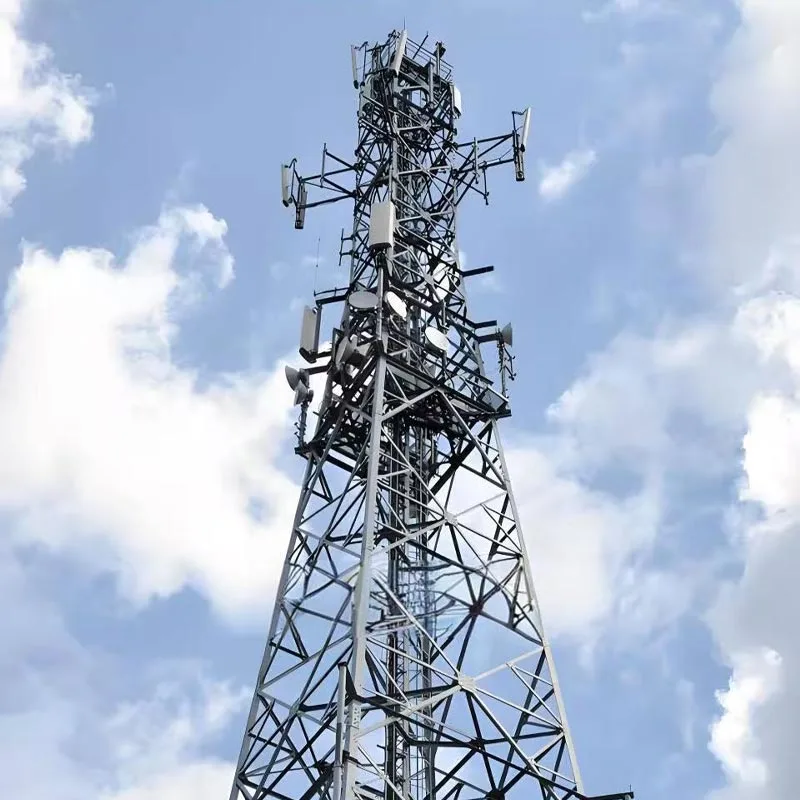

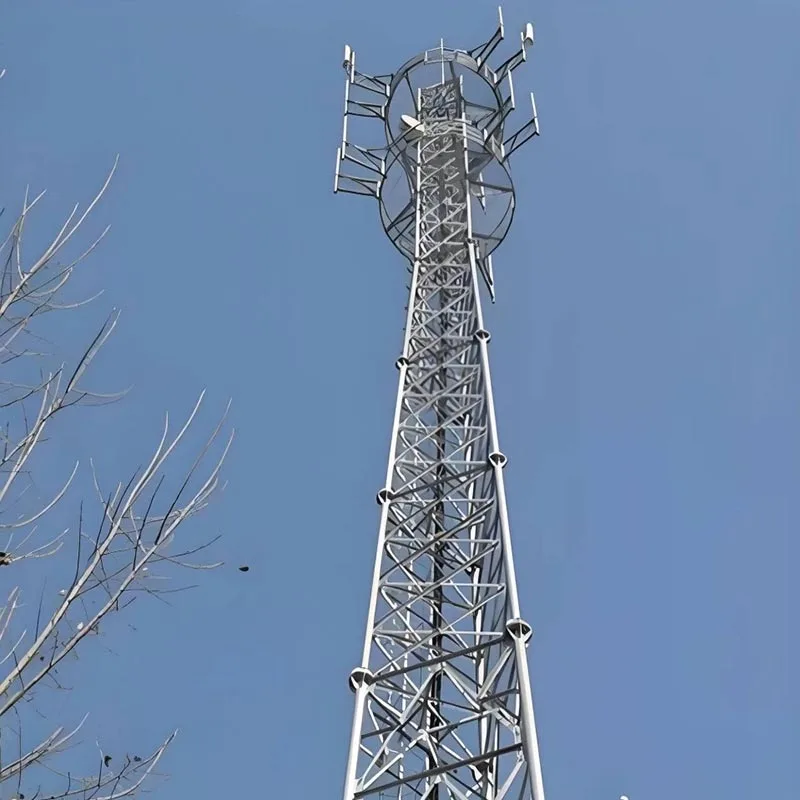

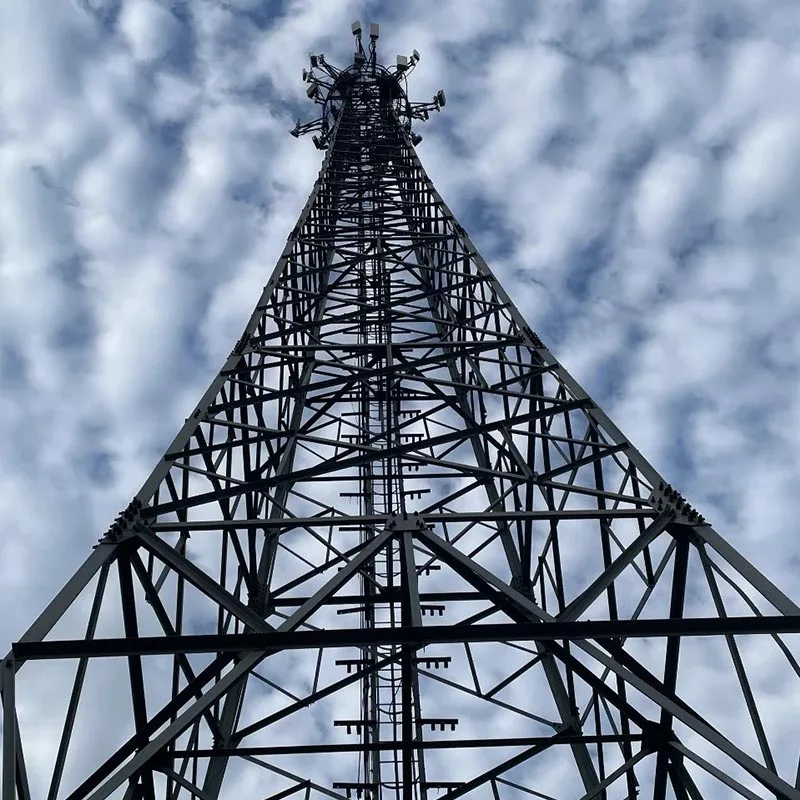

Ъглова стоманена кула тип пчелна пита

Qingdao Anbang New Energy разчита на глобална верига за доставки и екип за техническо обслужване, за да предостави услуги за пълен процес от ранен дизайн на проекта и персонализирано производство до ръководство за инсталиране на място и следпродажбено обслужване и поддръжка.

Осигурихме решения за ъглови стоманени кули с пчелна пита за множество нови енергийни и енергийни проекти в Югоизточна Азия, Европа, Африка и други региони.

Можем бързо да реагираме и да доставим висококачествени продукти според изисквания за местния климат, стандарти и график за строителство, поддържащи глобална чиста енергия и инфраструктура развитие.

Нашият продукт включва решетъчна структура от пчелна пита като ядро, интегрираща се високата носеща способност на традиционните ъглови стоманени кули с високата стабилност на структурите от пчелна пита.

The основният материал е високоякостна горещо валцована ъглова стомана, която отговаря на националните стандарти и използва дълготраен горещо потапяне антикорозионен процес на поцинковане. Поддържа пълно персонализиране на параметрите за височина на кулата, натоварване, устойчивост на вятър ниво и др.

Продуктът също така съчетава компактна структура, малък отпечатък, силен вятър и сеизмична устойчивост, и ниски разходи за поддръжка. Той отговаря на международните и местни стандарти като ISO 9001 и GB/T 2694, подходящи за средни и ниски (15–60 метра) високи структури във възобновяема енергия, енергия, комуникации, сигурност и друго полета, предоставяйки ефективни, безопасни и рентабилни решения за поддръжка за глобални проекти.

Основни предимства

Технологична поддръжка за подсилване на патенти: Нашите стоманени ъглови кули тип пчелна пита са оборудвани с патентована армировка технология за стоманени компоненти, използвани в електропреносни кули (CN223937740U).

Кулата е изградена с внимателно подбрана високоякостна горещо валцована ъглова стомана като Q355B/Q345B, придружена от удебелени възлови плочи (≥5 mm) и основни плочи (≥16 mm). Всяка партида се доставя със сертификат за материал и тестове за механични характеристики, включително спектроскопски анализ и тестове на опън.

Изключително структурно представяне: Ъгловата стоманена кула с пчелна пита съответства на пространствената триъгълна механика система и използва ъглова стомана с висока якост, осигуряваща стабилен център на тежестта при силен вятър и устойчивост на лед.

от формиране триъгълни опори чрез скоби, резбовани пръти и резбовани втулки, здравината и твърдостта на главния ъгъл стомана са значително увеличени без пробиване, предотвратявайки повреда на основния материал и подобрявайки като цяло носимоспособност с над 30%.

Дълготрайна защита от корозия: Основният антикорозионен процес използва горещо поцинковане (пясъкоструене до ръжда степен на отстраняване Sa2.5), с дебелина на цинковия слой ≥86μm (в съответствие със стандартите GB/T 13912).

Може да бъде надстроен до композитно антикорозионно решение според изискванията на клиента, подходящо за тежки среди като напр крайбрежен висока солена мъгла и индустриални зони.

Ефективно строителство: Методът на свързване използва главно болтове с частично заваряване като допълнение. Кула сегмент монтажът се извършва чрез автоматизирана платформа за монтаж.

Фабрично сглобяеми независими пълни сегменти на кулата използва кръгли съединения плоча-плоча, елиминирайки традиционните връзки на плочата. Заваръчните шевове се проверяват без разрушаване (UT/MT), за да се осигури здравина на връзката.

Гъвкаво персонализиране: Предоставяме услуги за персонализиране с пълни параметри (височина / натоварване / интерфейс). Височините на кулите обхват от 15 до 60 метра, с товароносимост 500–5000 кг, идеално подходящ за фотоволтаичен усилвател станции, измерване на вятъра за вятърна енергия, комуникационни базови станции и други различни изисквания.

Широки сценарии за приложение: Подходящ за пренос на енергия (свръхвисоко напрежение / високо напрежение), комуникационна база станции, поддръжка на вятърна енергия, мълниезащита, мониторинг и други области, покриващи височини от 5 до 80 метра.

Компактната структура на пчелна пита намалява отпечатъка с 10%-15% в сравнение с традиционните ъглови стоманени кули, което го прави по-подходящ за ограничени пространства в градските предградия, земеделски земи и планински райони.

Параметри на спецификацията

Сценарий на приложение

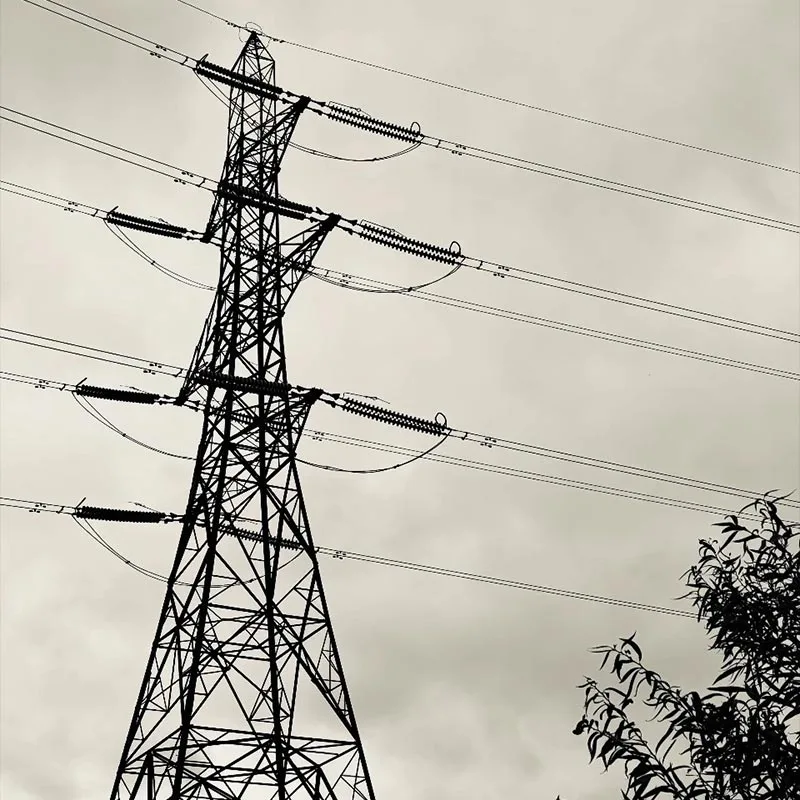

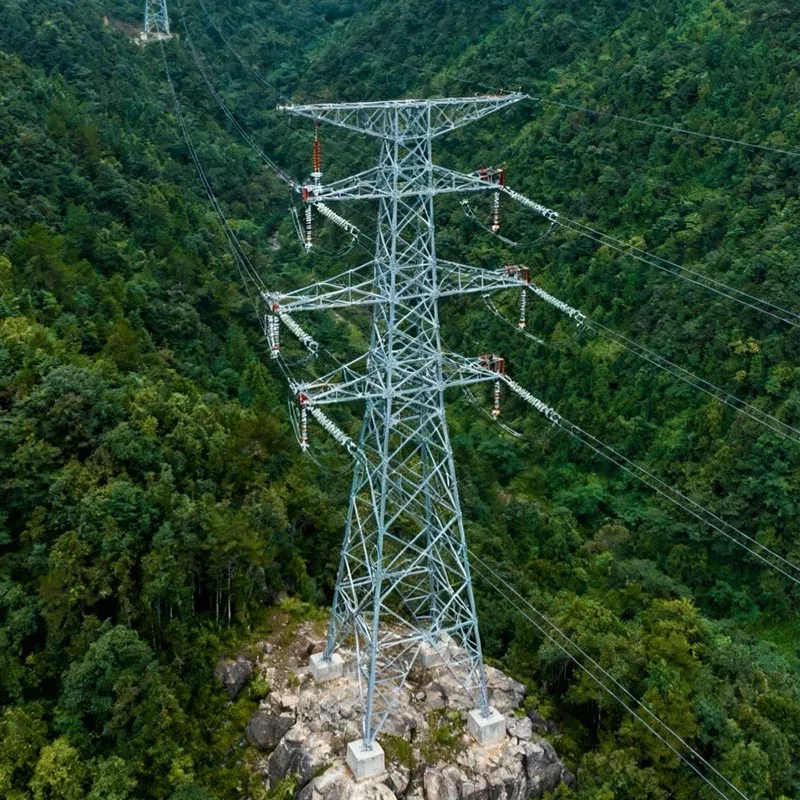

Пренос на електрическа енергия: Далекопроводи високо напрежение / свръхвисоко напрежение, реновиране на селска мрежа, парк опорни кули за захранване.

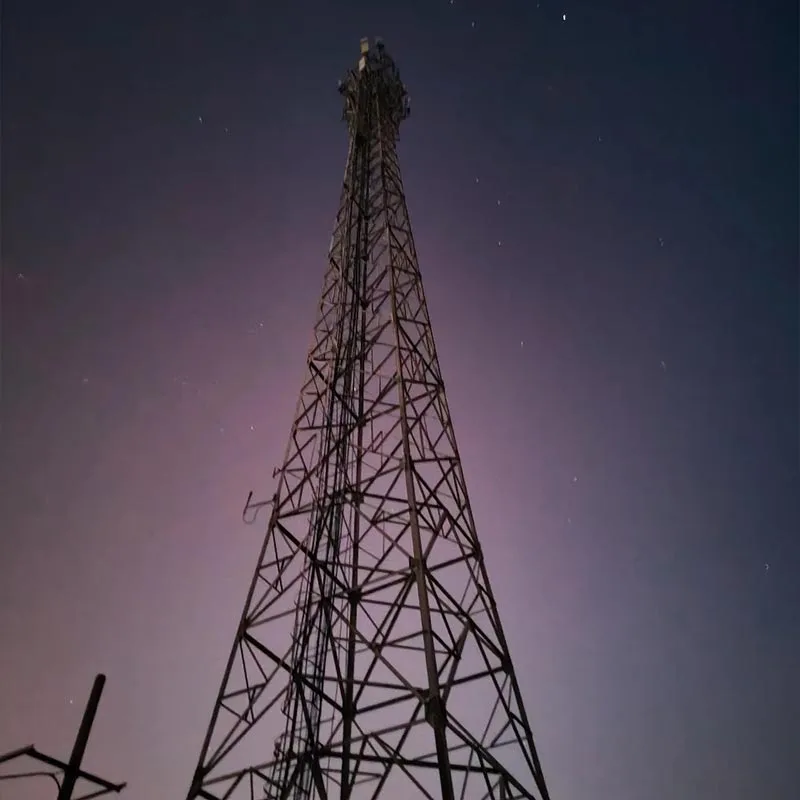

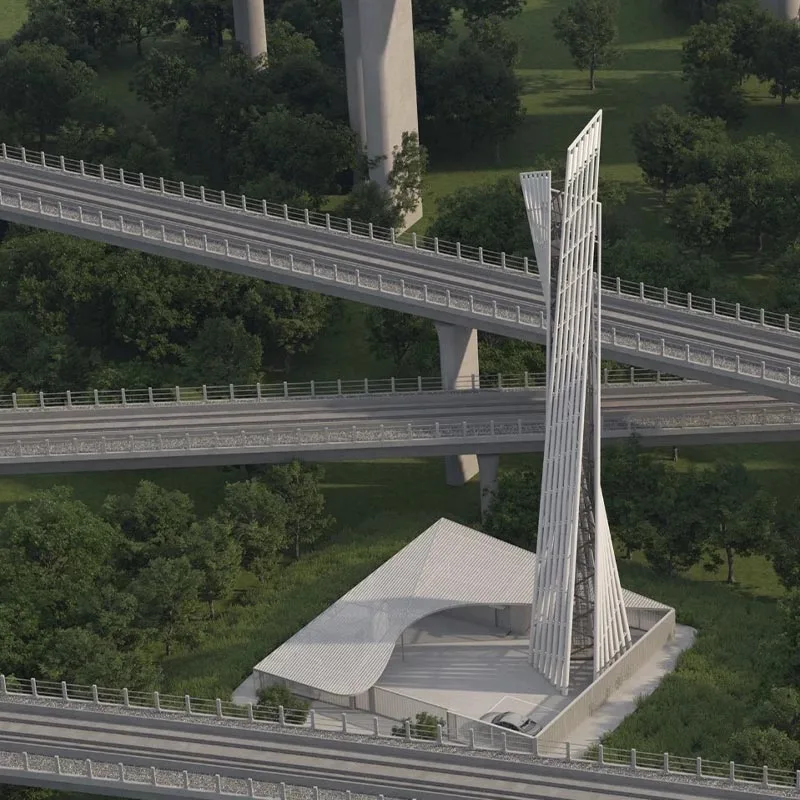

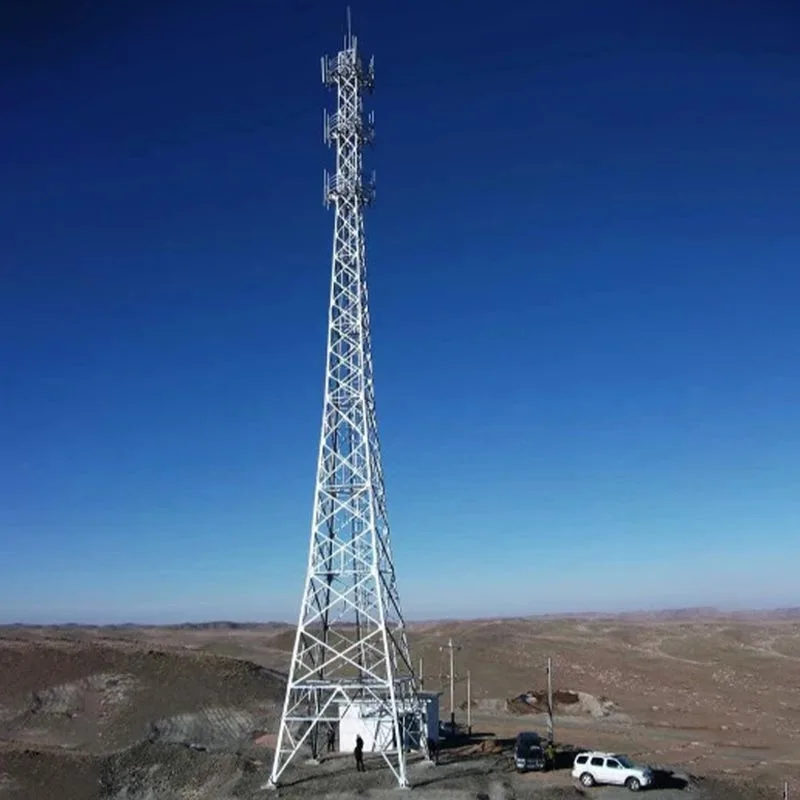

Комуникационни базови станции: 5G/4G макро базови станции, стойки за микро станции, покритие на сигнала в градски и извънградски райони кули.

Поддържане на вятърна енергия: Кули за измерване на вятъра, кули за събирателни линии, мониторинг на полеви станции и светкавици защитни кули.

Фотоволтаично съхранение на енергия: Комуникационни кули за фотоволтаични централи, кули за наблюдение на сигурността на обекта.

Индустриален мониторинг: Кули за дистанционно наблюдение на мини, петролни полета, реки, предотвратяване на горски пожари и др.

Комунално инженерство: Градско осветление, мониторинг на трафика, мониторинг на времето, мълниезащитни кули.

Планински / Крайградски: Олекотени кули за райони със сложен терен, по-лесно транспортиране и монтаж.

ЧЗВ

1. Каква е разликата между ъглова стоманена кула тип пчелна пита и традиционна ъглова стоманена кула?

В сравнение с традиционните ъглови стоманени кули: решетъчната структура от пчелна пита оптимизира пътя на предаване на силата, увеличаване на носещата способност с 15%–20% със същото количество стомана, осигурявайки по-добра вятърна и сеизмична устойчивост устойчивост и по-висока ефективност при модулно сглобяване.

2. Как защитата от корозия е адаптирана за глобални проекти?

Стандартно горещо поцинковане (цинков слой ≥86μm), преминава 96-часов тест със солен спрей без ръжда;
За крайбрежни сценарии с високо съдържание на сол, промишлени и други сценарии, двойно антикорозионно решение с горещо поцинковане и е осигурено флуоровъглеродно покритие, което удължава експлоатационния живот до 35–40 години;
Всички крепежни елементи са горещо поцинковани, а болтовите връзки използват покритие Dacromet за предотвратяване на локализирана корозия.

3. Какъв е цикълът на доставка за персонализирани продукти?

Стандартни продукти (15–30 метра): Налични на склад, изпратени в рамките на 7–15 дни;
Персонализирани продукти (30–60 метра, включително специални изисквания за антикорозия/натоварване): В зависимост от дизайна сложност, производството е завършено за 20–45 дни, с осигурени указания за инсталиране и техническа поддръжка.

4. Кои ключови моменти изискват внимание по време на монтажа и поддръжката?

Монтаж: Трябва да се извърши от екип с квалификация за монтаж на високи конструкции, сглобен стриктно съгласно чертежи, с въртящ момент на болта, отговарящ на стандартите (M24 болтове ≥ 400 N·m), за да се осигури вертикалност;
Поддръжка: Проверявайте дебелината на поцинковане и стегнатостта на болтовете на всеки 2 години; извършва цялостна проверка след тайфуни или земетресения; ремонтирайте антикорозионния слой на всеки 3 години в крайбрежните зони и направете повторно измерване устойчивост на заземяване на всеки 1–2 години.

5. На кои международни/вътрешни стандарти отговаря продуктът?

Вътрешни стандарти: GB/T 2694 „Технически условия за производство на кули за преносна линия“, GB 50017 „Стомана Стандарт за проектиране на конструкция", GB 50135 „Стандарт за проектиране на високи сгради";
Международни стандарти: система за управление на качеството ISO 9001, ASTM, DIN, JIS и т.н. и могат да осигурят съответните документи за съответствие съгласно изискванията на страната на проекта.
