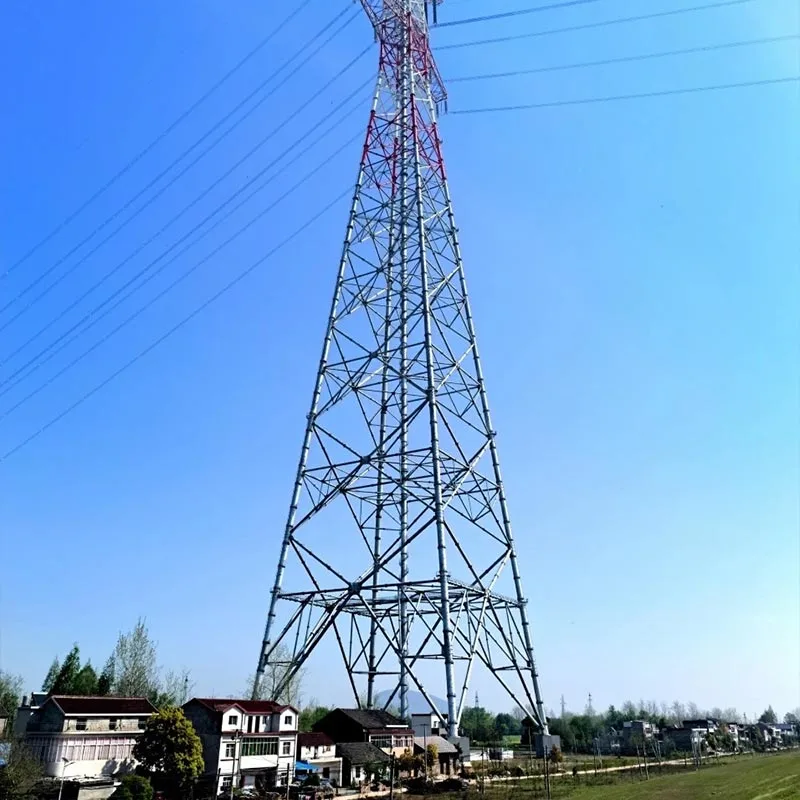

Кула за напрежение на предаване на мощност

Qingdao Anbang New Energy Power Transmission Tension Tower е основно поддържащо оборудване, подходящо за 110kV-1000kV високоволтови и ултрависоковолтови преносни линии, известни още като опъваща кула или ъглова кула. Изберете нас като ваш производител и доставчик, ние можем да предложим решения на едно гише по целия свят.

Нашата кула следва GB/T 2694-2018 производствен стандарт и използва ъглова стоманена решетъчна структура с висока якост, специално проектирана за завои на линията, секциониране и крайни точки. Може ефективно да понася напрежението на проводника, да издържа на екстремни условия и постигане на стабилно закотвяне и безопасно предаване на електропровода.

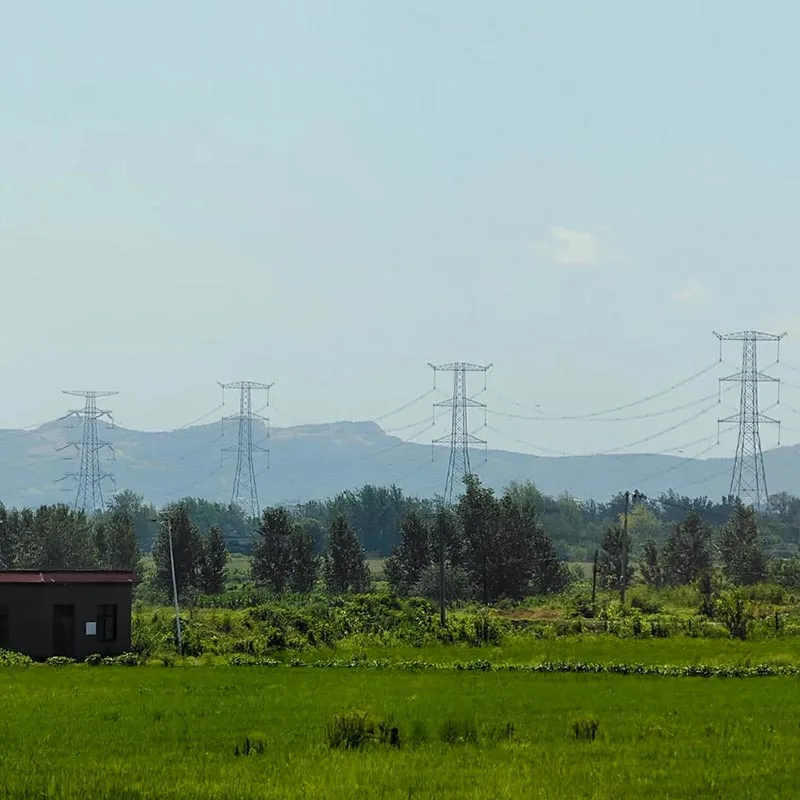

Напрегнатите кули за пренос на енергия се използват широко в междурегионално предаване на дълги разстояния, събиране на нова енергия и проекти за доставка и изграждане на опорна електрическа мрежа. С предимства като висока стабилност, дълготрайна корозия устойчивост и удобна инсталация, те се превърнаха в ключово оборудване за осигуряване на безопасна и икономична работа на електрическа мрежа, подчертавайки силата на китайското интелигентно производство.

Основни предимства

Устойчивост на натоварване с висока якост

Основните материали на предавателната опъваща кула са Q355B и Q420B високоякостна ъглова стомана, с решетъчен структурен дизайн, който осигурява еднакво и разумно разпределение на напрежението.

Може ефективно да понесе аксиалното напрежение на проводници, натоварване от вятър, натоварване от лед и сеизмични ефекти, и може да отговаря на изискванията за ъгъл на линията от 2° до 30°.

Структурната стабилност далеч надхвърля индустриалните стандарти, елиминиране на риска от прогресиращо срутване на линиите и осигуряване на безопасността на преносните линии.

Дълготраен без поддръжка

Кулата за напрежение на трансмисията приема двойна антикорозионна защита система за горещо поцинковане и епоксидно прахово покритие, стриктно спазвайки изискванията на стандарта GB/T 13912.

The антикорозионният експлоатационен живот е ≥30 години, което го прави подходящ за тежки външни среди, като крайбрежни райони, солени алкални земи и високостудени планински райони, което значително намалява пълния жизнен цикъл на експлоатация и разходи за поддръжка на кулите за напрежение на трансмисията и минимизиране на по-късни инвестиции за ремонт.

Стандартизирана сглобяема изработка и удобен монтаж

Кулата за напрежение на предаването на мощност е напълно завършена фабрично стандартизиран сглобяем, с точност на компонентите, контролирана в рамките на ±0,5 mm, стриктно произведен в съответствие с GB/T 2694-2018 технически условия.

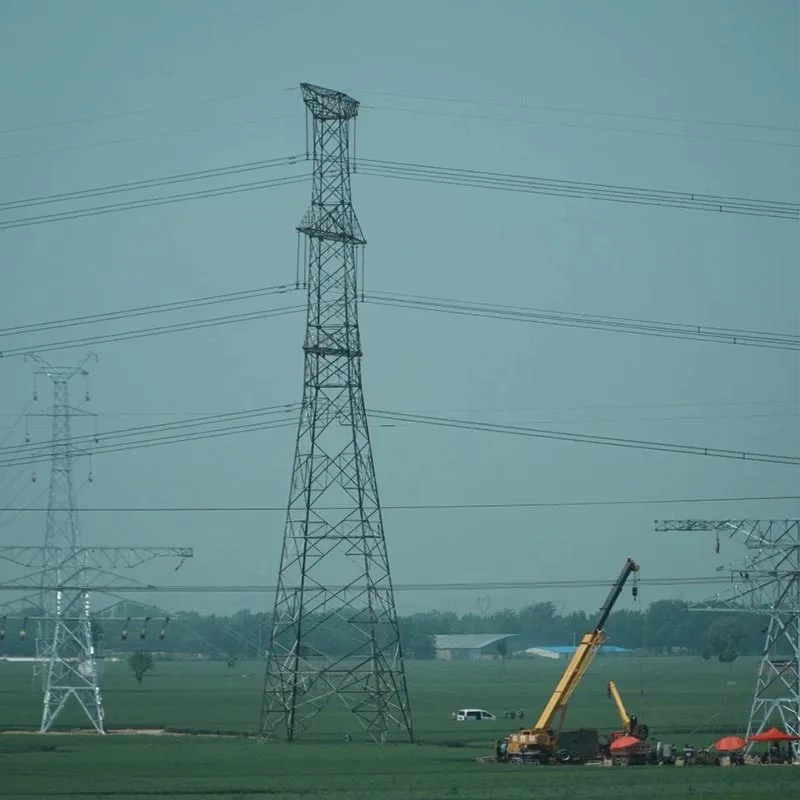

Сглобяването на място използва болтови връзки без необходимост от сложна конструкция оборудване, което позволява бързо сглобяване, значително съкращаване на строителните цикли, подобряване на ефективността на проекта и адаптиране към различни изисквания за инсталиране на терена.

Персонализирана адаптация

Структурата, размерите и спецификациите на трансмисията опъващата кула може да бъде персонализирана според нивата на мрежово напрежение, ъгли на завой, условия на терена и натоварване изисквания.

Той обхваща множество конфигурации, включително тип чаша, тип глава на бухал и „сух“ тип, адаптивни към AC/DC преносни системи от различни типове, отговарящи на изискванията за опън на лагери за линии от 110kV до 1000kV, и подходящ за сложни среди като пустини, планини и крайбрежни райони.

Защита на високо ниво

Кулата за напрежение на предаването има рейтинг на сеизмична устойчивост от 7–8, отговарящи на стандартите GB 50260, с нива на защита IP23–IP54.

Той показва отлична устойчивост на вятър, устойчивост на лед, и мълниезащита, способна да издържи на силни натоварвания от вятър от 0,35KN/m²–0,75KN/m² и условия на лед от 8 mm, гарантирайки стабилна работа при екстремни метеорологични условия и поддържане на непрекъсната работа на преносната линия.

Принцип на функциониране на продукта

Като "твърд анкерен възел" на преносна линия, основната функция на кулата за опъване на мощността е да носи напрежение на проводника, балансиране на силите върху линията и осигуряване на стабилна работа на преносната линия. The Принципът на неговата функция се отразява главно в три аспекта:

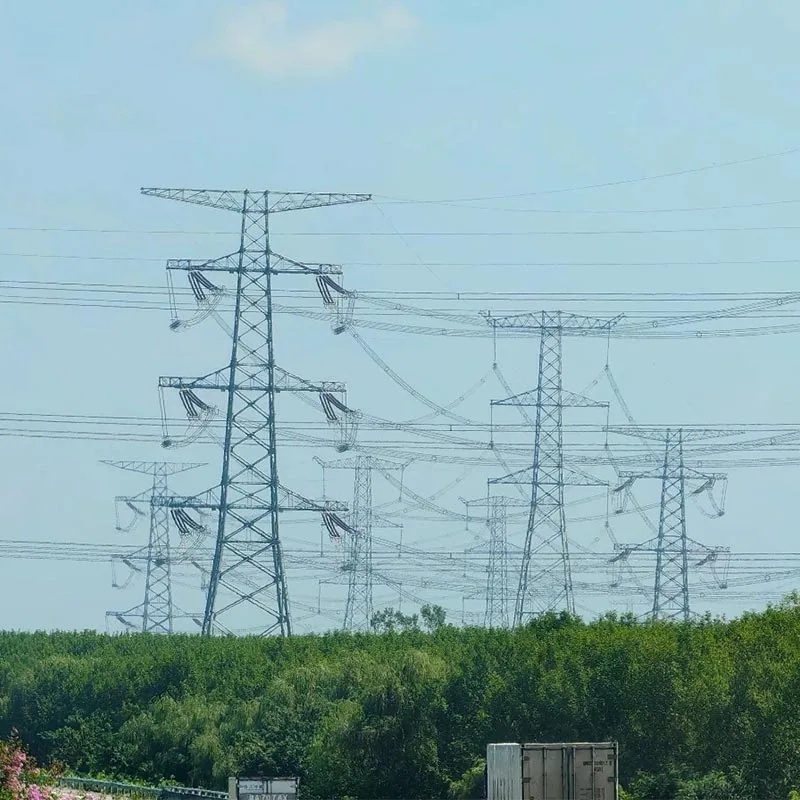

Първо, опъващ лагер и закотвяне.Кулата за напрежение на предаването фиксира проводниците през главата на кулата напречно рамо и изолаторни струни, приемащи и балансиращи аксиалното напрежение от двете страни на проводника при завъртания на линията, сегментиране или позиции на клеми, предотвратяване на разтягане или отделяне на проводника, избягване на линия изместване и осигуряване на твърда опора за линията.

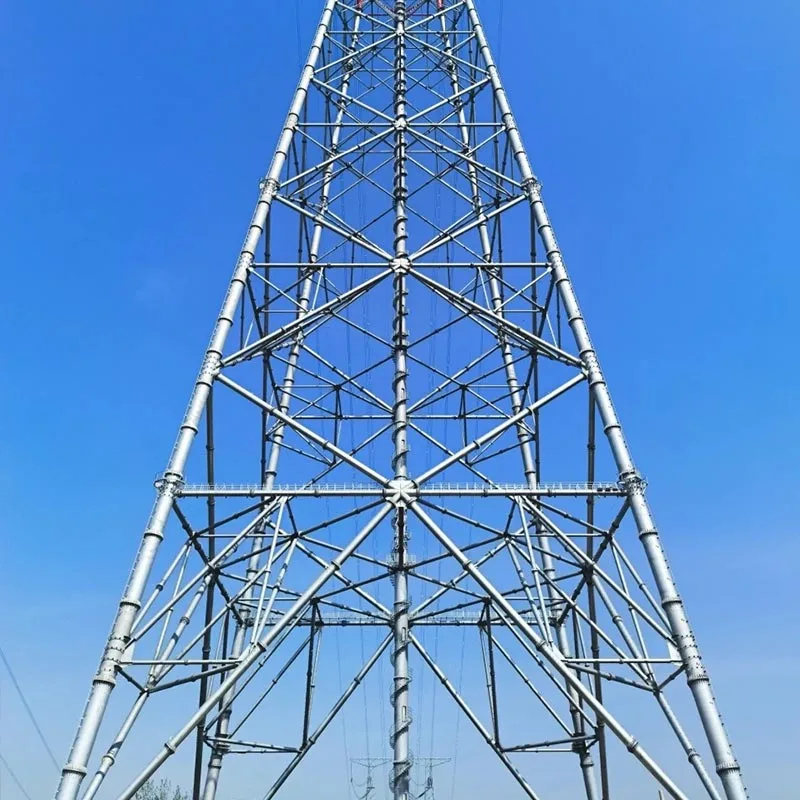

Второ, баланс на силите и предаване.Решетъчната ъглова стоманена конструкция на предавателната опъваща кула е проектиран чрез професионална механична симулация за равномерно предаване на различни сили като напрежение на проводника, натоварване от вятър и натоварване от лед към основата на кулата, предотвратяване на локална концентрация на напрежение, избягване на деформация на кулата или повреда и осигуряване на дълготрайна структурна стабилност на кулата.

Трето, оптимизиране на оформлението на линията.Чрез разумен ъглов дизайн и структурна конфигурация, предаването опъващата кула позволява завъртане на линията и контрол на сегмента, балансира асиметрията на параметрите на линията, намалява допълнителната линия загуба и електромагнитни смущения и осигурява безопасно разстояние между проводниците и земята или сградите, отговарящи на изискванията на стандартите DL/T5352-2018 и гарантиращи безопасност на предаването и качество на захранването.

Нашите услуги

Персонализиран дизайн на решение

Разчитайки на професионален екип за научноизследователска и развойна дейност и инженерен опит, комбиниран с клиентите параметри на преносна линия, условия на терена и изисквания за натоварване, ние предоставяме изключителен структурен дизайн, напрежение изчисляване, оптимизиране на ъгловата схема и цялостни технически консултантски услуги за кули за напрежение на трансмисията, гарантирайки, че кулите отговарят точно на инженерните нужди.

Производство на едно гише

Qingdao Anbang има модерна собствена фабрика, постигаща пълен контрол на веригата на предаването опънати кули от доставка на суровини, рязане, заваряване, защита от корозия до крайния продукт проверка.

Всяка процедура стриктно следва стандарта GB/T 2694-2018 и се подлага на безразрушителен тест за гарантира, че качеството на кулата отговаря на стандартите.

Техническа поддръжка на място

Ние предлагаме ръководство за инсталиране на място, обяснение на процедурата, техническо въвеждане в експлоатация, и други услуги за кули за напрежение на предаване, изпращане на професионални техници, които да помогнат при разрешаването различни проблеми по време на строителството, като се гарантира, че кулите са инсталирани според стандартите и ефективно поставени операция.

Гаранция за пълен цикъл след продажба

Обтегателните кули за предаване на мощност се доставят с ≥30 години гаранция. Създадохме а цялостен механизъм за проследяване след продажбата, редовно инспектиране на работното състояние на продуктите, предоставяне доживотна техническа поддръжка и услуги за спешен ремонт, бързо реагиране на нуждите на клиентите и осигуряване дългосрочна стабилна работа на кулите, намалявайки рисковете за експлоатация и поддръжка на клиентите.

Спецификации на продукта
