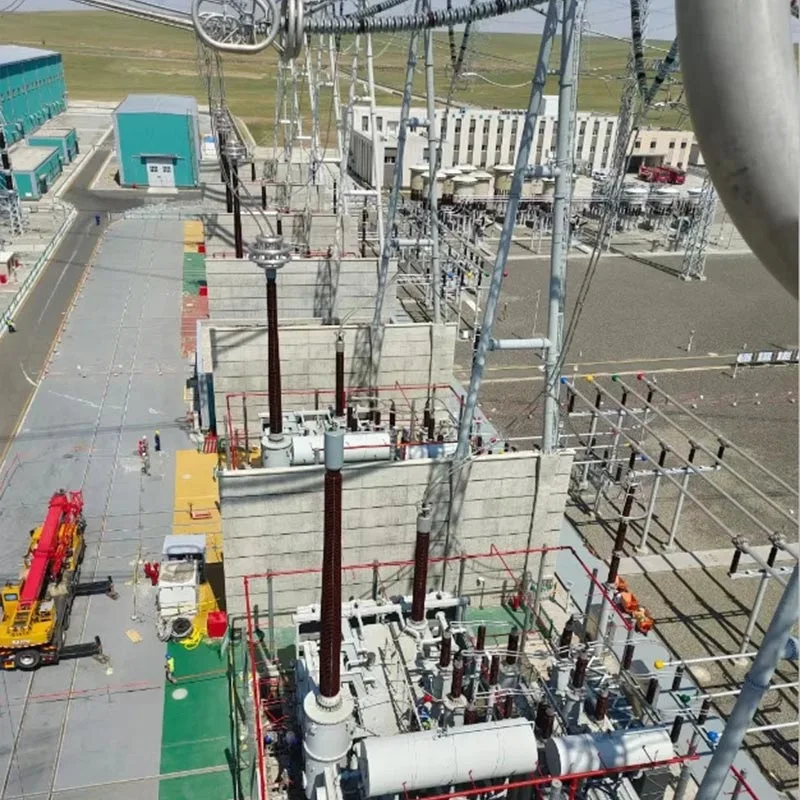

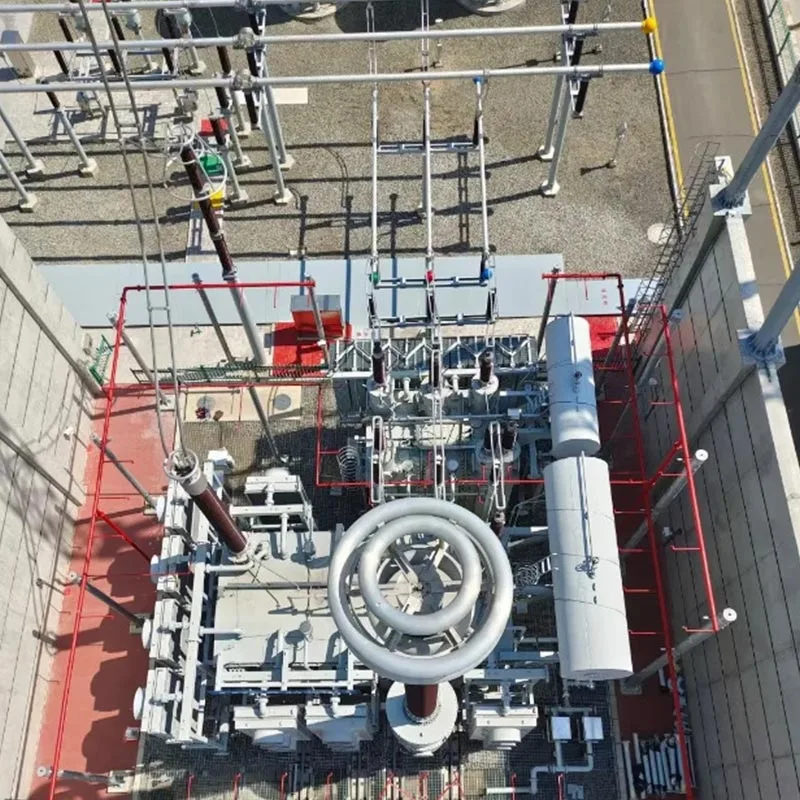

Рамкова структура на подстанцията

Рамковата структура на подстанцията на Qingdao Anbang New Energy е независимо разработеното и произведено ядро на компанията носещо и поддържащо съоръжение за подстанции, въз основа на нуждите на китайското енергийно строителство и използване на производство и преработка на предимствата на собствената фабрика.

Включва три основни категории: стоманобетон рамка, рамка от стоманена конструкция и сглобяема хибридна рамка.

Рамката на подстанцията стриктно следва „Кодекс за проектиране на интелигентни подстанции“ и „Кодекс за сеизмично проектиране на енергийни съоръжения“, използвайки висококачествени Q235B и Стомана Q345B и бетон с висока якост C30-C50, прецизно обработени и стриктно тествани.

Притежава основни предимства като стабилна структура, силна носеща способност, устойчивост на вятър и земетресение, устойчивост на корозия и широк адаптивност.

Като "скелет" на подстанцията, рамката се използва главно в ключови области като основната контролна комуникация сграда, изграждане на електроразпределителни устройства, опори за оборудване и структурни опори, изпълняващи критични функции в монтаж на електрическо оборудване, полагане на линии и предаване на натоварване.

Може да се адаптира към различни подстанции нива на напрежение, включително 110 kV, 220 kV и 330 kV, поддържа персонализиран дизайн и може да отговаря на различни сложни обекти изисквания като равнини, хълмове и крайбрежни зони, както и нужди от зелено и интелигентно строителство.

това осигурява надеждна структурна гаранция за безопасна, ефективна и дългосрочна стабилна работа на подстанции, поддържане на сигурното предаване на електрически ресурси.

Спецификации на параметъра

Препоръка за избор

Приложими сценарии на рамкова конструкция на стоманобетонна подстанция

110kV-220kV конвенционални подстанции, подстанции в равнинни зони, главни контролни комуникационни сгради, разпределителни сгради на устройството и обекти от клас I-II със сеизмична интензивност на укреплението от 7 градуса и по-ниска.

Причина за препоръка: икономичен разход, висока твърдост, отлична пожароустойчивост, ниски разходи за поддръжка, здрава конструкция цялост, адаптирана към изискванията за натоварване и пространство на конвенционалното оборудване в подстанции, в съответствие с конвенционалните стандарти за инфраструктура на подстанции, е един от най-широко използваните типове рамкови структури на подстанции.

Приложими сценарии на рамкова структура на подстанция от стоманена конструкция

Подстанции за високо напрежение 220kV-330kV, крайбрежни райони със силни солени пръски, подстанции с планински комплексен терен, сеизмични интензитет на укрепване от 8 градуса и повече и подстанции с изисквания за разположение на оборудването с голям обхват.

Причина за препоръка: отлични сеизмични показатели, леко тегло, удобна конструкция, голям обхват, може да устои силно ветрове, солени пръски и други тежки среди, компонентите могат да бъдат фабрично произведени във фабриката, бързо сглобени на площадка, адаптирана към тежкото натоварване и нуждите от голям обхват на подстанции за високо напрежение, а зоната с висока интензивност е преференциално подбрани, съобразени с концепцията за зелено и интелигентно строителство.

Приложими сценарии на рамкова конструкция на сглобяема хибридна подстанция

проекти за подстанции с тесни строителни периоди, подстанции в предградията на градовете, зелени и нисковъглеродни демонстрационни подстанции и зони с високи изисквания за строителство и опазване на околната среда.

Причина за препоръка: Интегриране на предимствата на стоманена конструкция и бетонна конструкция, висока скорост на сглобяване и къса строителен период, той може да реализира синхронния напредък на фабричната сглобяема изработка и основата на място конструкция, намаляване на мокра работа на място, прах и строителни отпадъци, ниски въглеродни емисии и добро носене капацитет и стабилност, което е подходящо за интелигентното строителство и ефективните строителни нужди на модерното подстанции.

Приложими сценарии на персонализирана структура на рамката на подстанцията

проекти на подстанции със специален терен (острови, стръмни склонове, блата), специални нива на напрежение, специални товари (интеграция на множество оборудване, голям обхват), специални метеорологични условия (площи с тежък лед, силен тайфун зони) и изисквания за интегриране на ландшафта.

Причина за препоръката: Собствената фабрика на Qingdao Anbang New Energy може персонализирайте и коригирайте материала, обхвата, височината на пода, антикорозионните стандарти и структурната форма на подстанцията рамкова конструкция съгласно инженерните чертежи, протоколи от топографско проучване, метеорологични данни и оборудване параметри, предоставени от клиентите, и предоставят индивидуални услуги за проектиране, производство и инсталация на едно гише за да се гарантира, че структурата на рамката на подстанцията е напълно адаптирана към действителните нужди на проекта.

Реален случай

Юнан Кунминг 110 kV петмили проект за рамкова конструкция на мулти-сглобяема подстанция

Осигурете пълен комплект сглобяеми рамкови конструкции на подстанции за първата гражданска подстанция със сглобяеми рамкови конструкции в Юнан Провинция, включително рамката на сградата на електроразпределителното устройство и рамката на конзолата за оборудване, адаптирана към 110kV напрежение ниво, процентът на сглобяване е 53%, а сглобяемите компоненти и технологията за сухо стоманено свързване се използват за постигане изискванията на зеленото и интелигентно строителство.

Ефект от внедряването:Фабриката за рамкова конструкция на подстанцията е сглобяеми, повдигане и монтаж на място, срокът за строителство е съкратен с 2 месеца в сравнение с конвенционални проекти степента на използване на машините достига 100%, ефективно намалявайки строителните отпадъци и прах емисиите, структурната стабилност и сеизмичните характеристики са в съответствие с изискванията на спецификацията, и ефективно облекчаване на натиска на регионалното електроснабдяване след пускане в експлоатация, което е високо похвален от Бюрото за захранване на Кунмин и се превърна в местен демонстрационен проект за изграждане на зелена подстанция.

Проект за подстанция Zhejiang Ningbo 110 kV наполовина сглобяема смесена рамкова структура

За Zhejiang първата сглобяема подстанция с ултра-висока производителност на бетонен стоманен възел с хибридна рамкова конструкция, доставя пълен набор от структура на рамката на хибридна подстанция, използваща UHPC материал и технология за свързване на стоманен възел, адаптирана към 110kV напрежение ниво и постигане на 100% монтаж на основната конструкция.

Ефект от внедряването:Материали за конструкцията на рамката на подстанцията се спестяват с около 65%, въглеродните емисии се намаляват с 52,6%, обектът се реализира без кофраж, без опора и без влага, срокът за монтаж на основната конструкция се съкращава с 25 дни, водоустойчивостта, топлоизолацията и показателите за устойчивост на корозия са отлични и разходите за поддръжка са значително намалени на по-късен етап.

Проект за обновяване на рамката на подстанция Shandong Qingdao 220 kV

Участва в надграждането и проект за обновяване на подстанция 220 kV в Кингдао, осигурена смесена стоманобетонна и стоманена конструкция рамкова конструкция на подстанция, подменена старата рамка, обновена основната контролна комуникационна сграда и разпределение рамка на сградата на устройството, адаптирана към инсталацията на оригиналното оборудване и отговаряща на изискванията за сеизмично укрепване 7 градуса.

Ефект от внедряването: Структурата на рамката на подстанцията точно съответства на оригиналния размер на оборудването инсталацията е удобна, строителният процес не засяга околното електрозахранване, структурната носещата способност се увеличава с 30% след трансформацията, антикорозионната и мълниезащитната ефективност е значително оптимизиран и досега няма повреди, което ефективно удължава експлоатационния живот на подстанция, осигуряваща стабилната работа на регионалната електрическа мрежа и призната от State Grid Qingdao Електроснабдителна компания.
